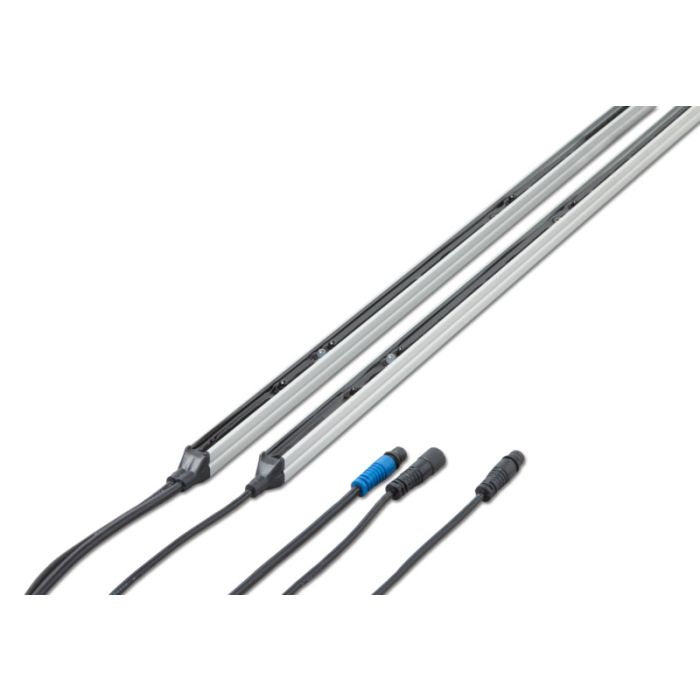

Barrières immatérielles GridScan/Pro 2.500 avec hauteur de champ de protection de 2,5 m, PNP/NPN/OSE

Speditionsartikel

Barrière immatérielle avec hauteur de champ de protection de 2,5 m, PNP/NPN/OSE, 10 m de câble de synchronisation et 5 m de câble de raccordement. Pour toutes les commandes Marantec et d'autres marques avec raccordement OSE ou PNP. Pour les motorisations de portes de garage et VTA, le module d'extension EM 185 est nécessaire en plus.

REF

179491

EAN Code

4062435000273

Quantité

Barrières immatérielles GridScan/Pro 2.500 avec hauteur de champ de protection de 2,5 m, PNP/NPN/OSE

Contenu de la livraison:

Barrière immatérielle Émetteur avec connecteur M8 (4 pôles)
Barrière immatérielle Récepteur avec connecteur M8 (4 pôles)
5.000 mm Câble de raccordement 6x0,14 mm² AWG 26 avec connecteur M8 (4 pôles)
10.000 mm Câble de synchronisation 4x0,14 mm² AWG 26 avec connecteur M8 (4 pôles)

Caractéristiques:

Approuvé par le modèle type
En cas de montage d'un appareil à l'intérieur et à l'extérieur, il est possible de l'utiliser comme dispositif électrique pour sécuriser la porte
Possibilité de montage direct dans l'huisserie de la porte (prise en compte de la porte intégrée)
Interface PNP/NPN et OSE dans un seul produit
Les connexions de câbles enfichables simplifient le montage
Pour les portes avec une vitesse de fermeture maximale de 1,6 m/s et une vitesse d'ouverture maximale de 3 m/s
Protection sans contact de la porte, des personnes ou des objets grâce à la détection de présence

GridScan/Pro 2.500

Données descriptives du produit

Type de connexion Enfichable

Nombre de rayons 22

Interfaces OSE PNP

Indice de protection IP67

Catégorie de sécurité 2

Domaine d’application

Température (min./max.) [°C] -40/60

Données de performance

Hauteur du champ de protection (max.) [m] 2,5

Vitesse de fermeture de la porte (max.) [m/s] 1,6

Portée [m] 10

Données électriques

Tension de service [V] 10-30 V-DC

Puissance consommée [VA/W/kW] 1,2 W

Courant nominal [A] 0,05

Dimensions et poids

Dimensions (l x h x p) [mm] 12x2.438x14,5

Documents techniques

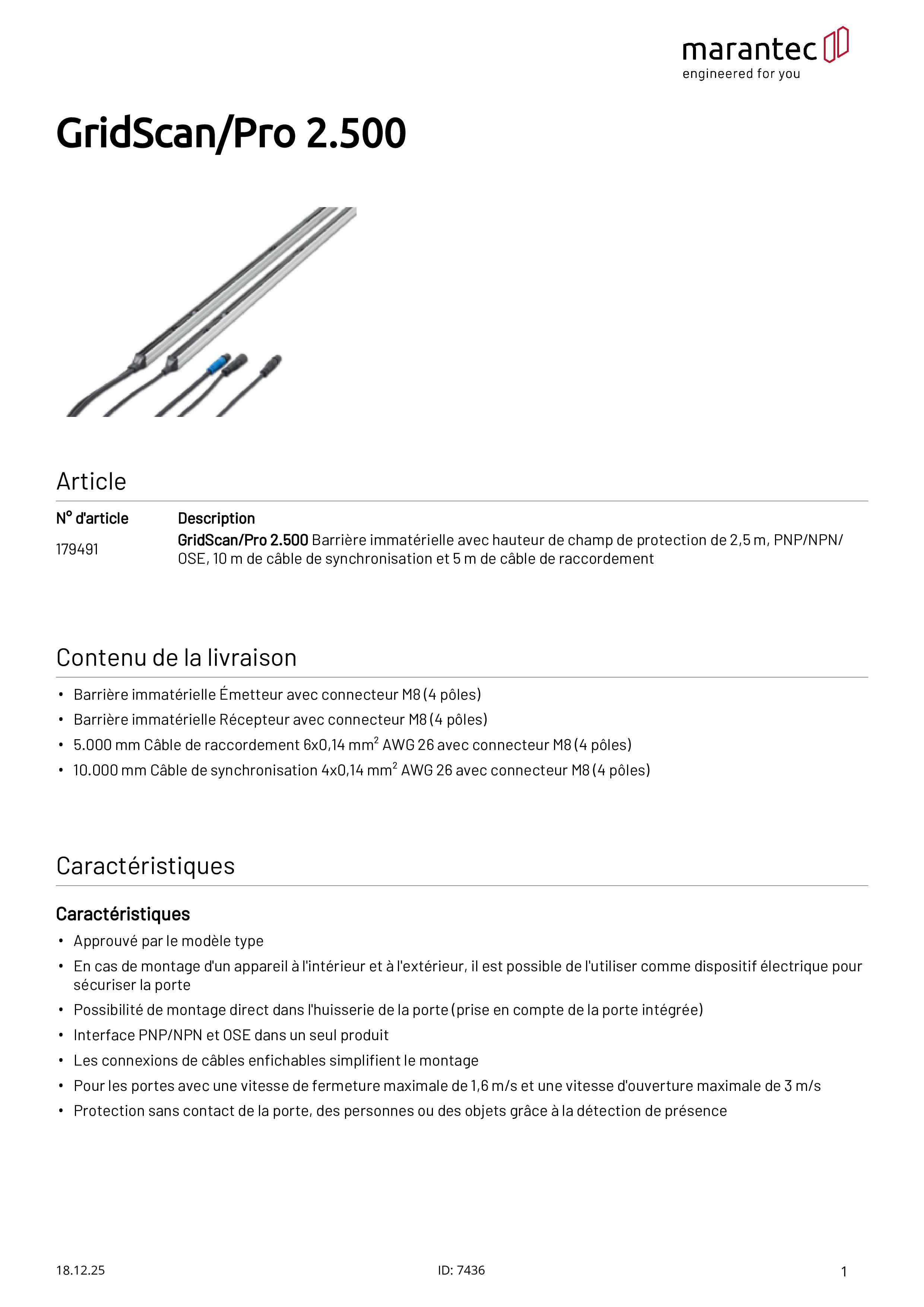

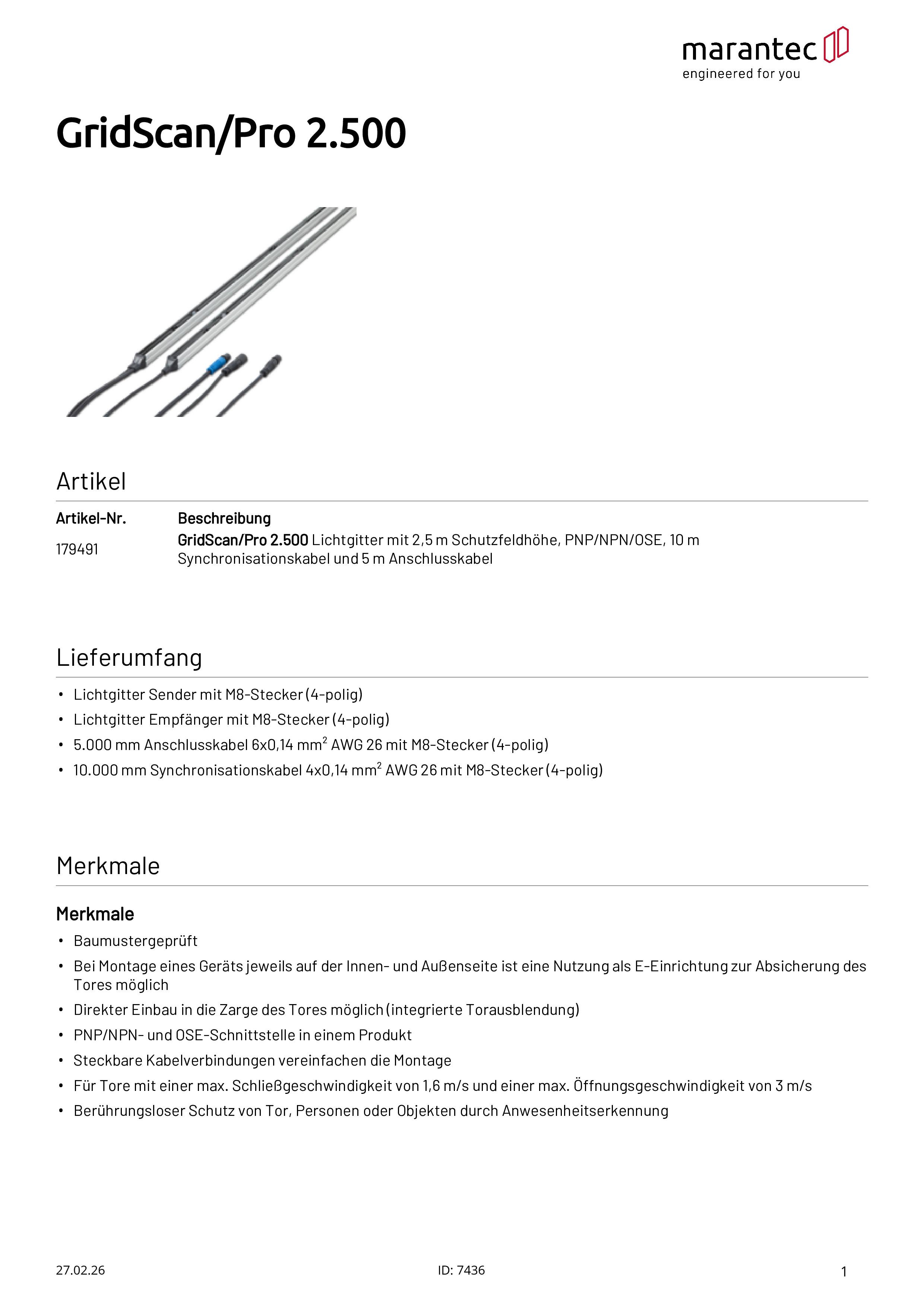

		pro-2.500-de Filetype: PDF

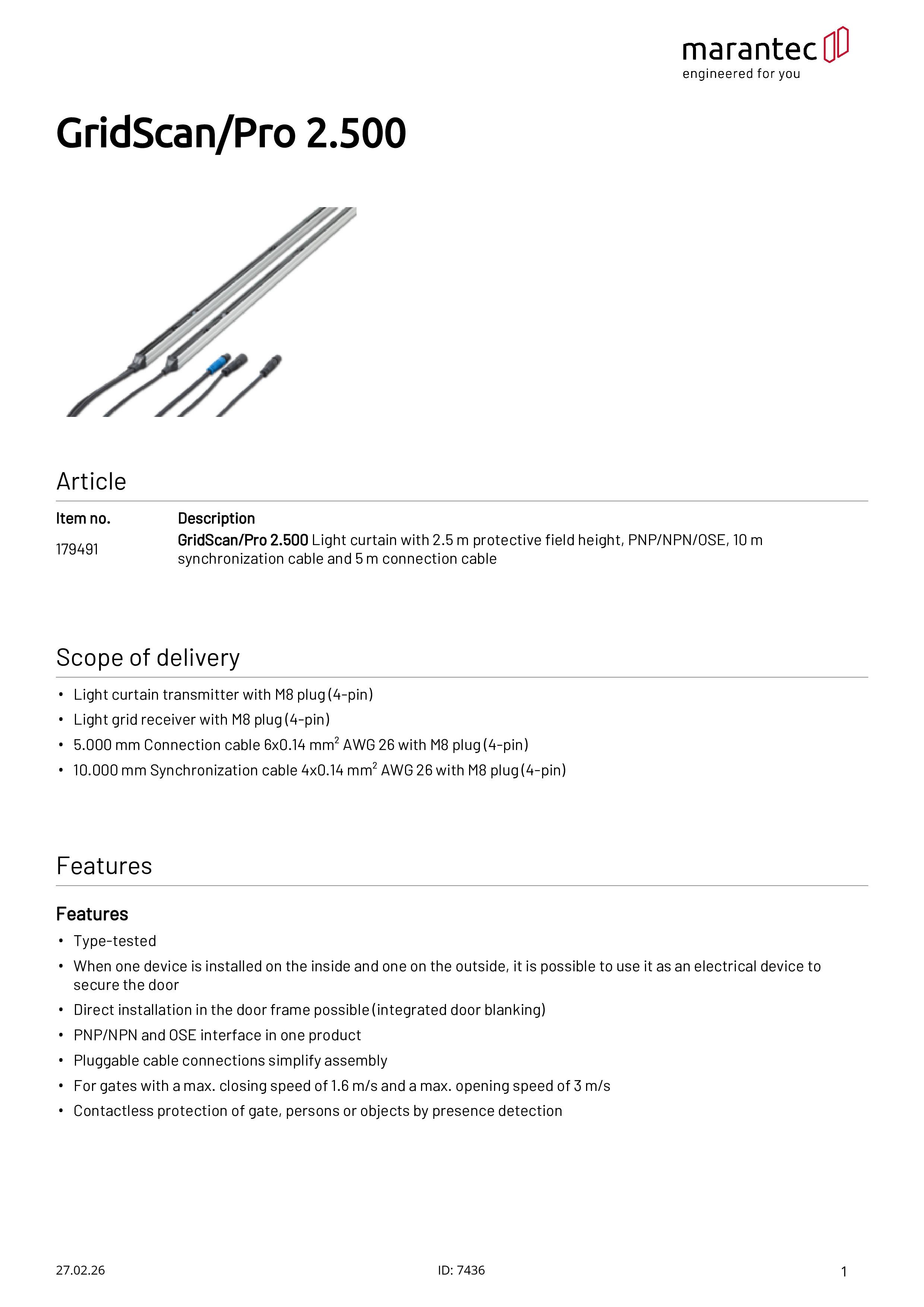

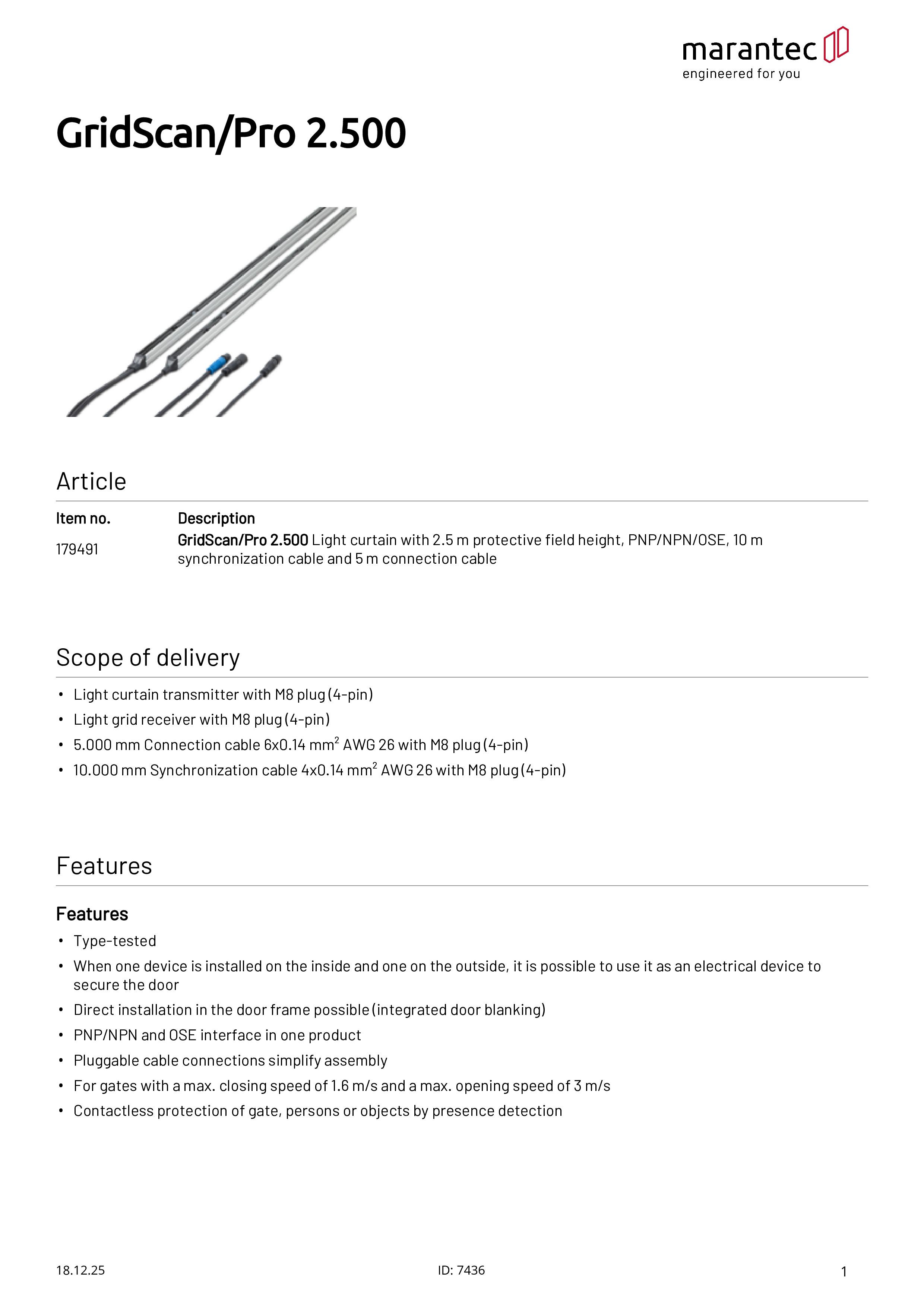

		pro-2.500-en Filetype: PDF
		pro-2.500-fr Filetype: PDF
Manuels d'utilisation

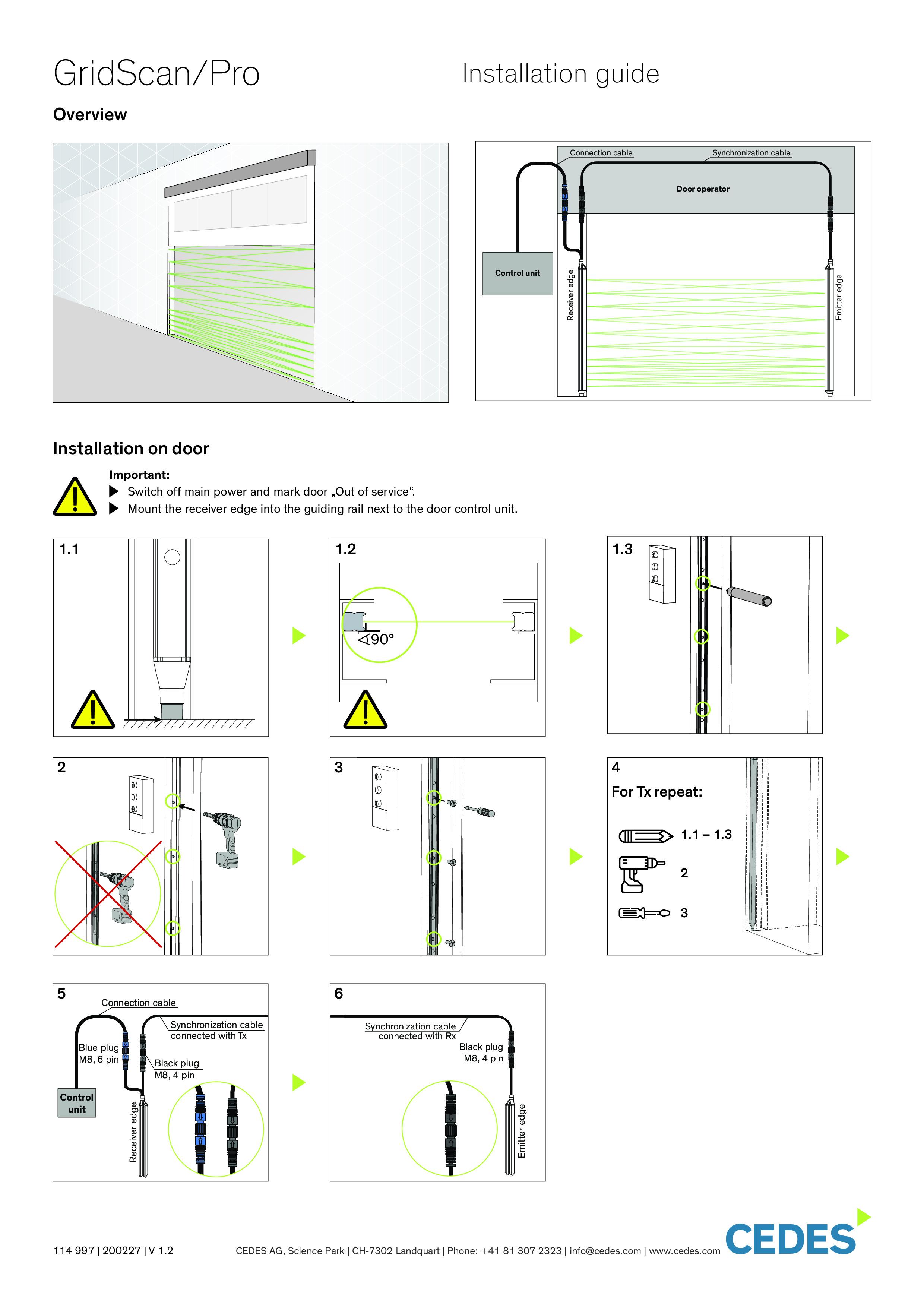

		Montageanleitung-GridScan-Pro-EN-2020-02 Filetype: PDF Langue: EN
		Betriebsanleitung-GridScan-Pro-Evo-DE-EN-FR-ES-IT-2021-06 Filetype: PDF Langue: DE, EN, FR, ES, IT
