EM 185 Module d'extension pour une barrière immatérielle OSE, dans un mini-boîtier CS

Main image Click to view image in fullscreen

Documents techniques

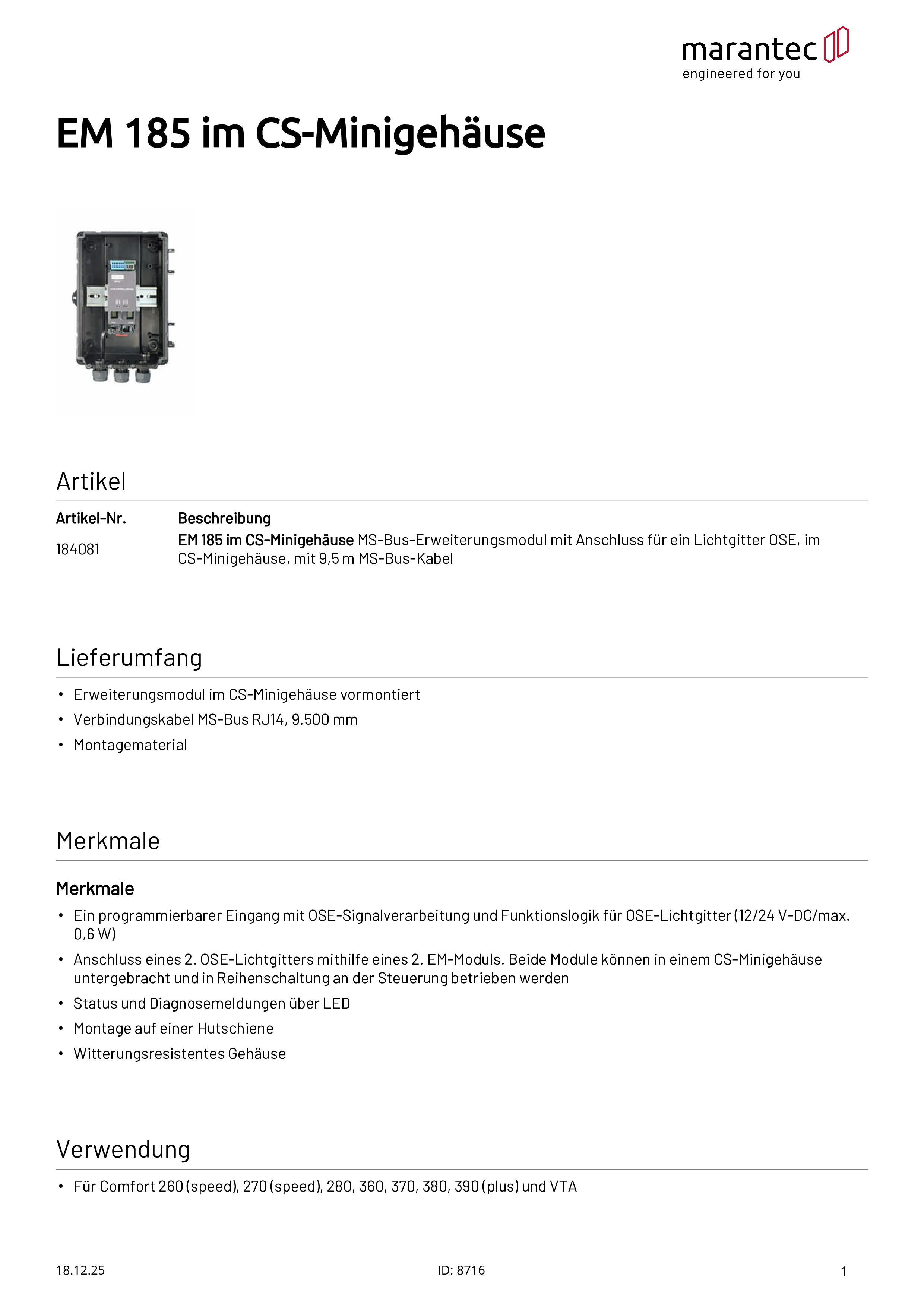

marantec-datenblatt-184081-em-185-im-cs-minigehäuse-de
Filetype: PDF

marantec-data-sheet-184081-em-185-in-cs-mini-housing-en
Filetype: PDF

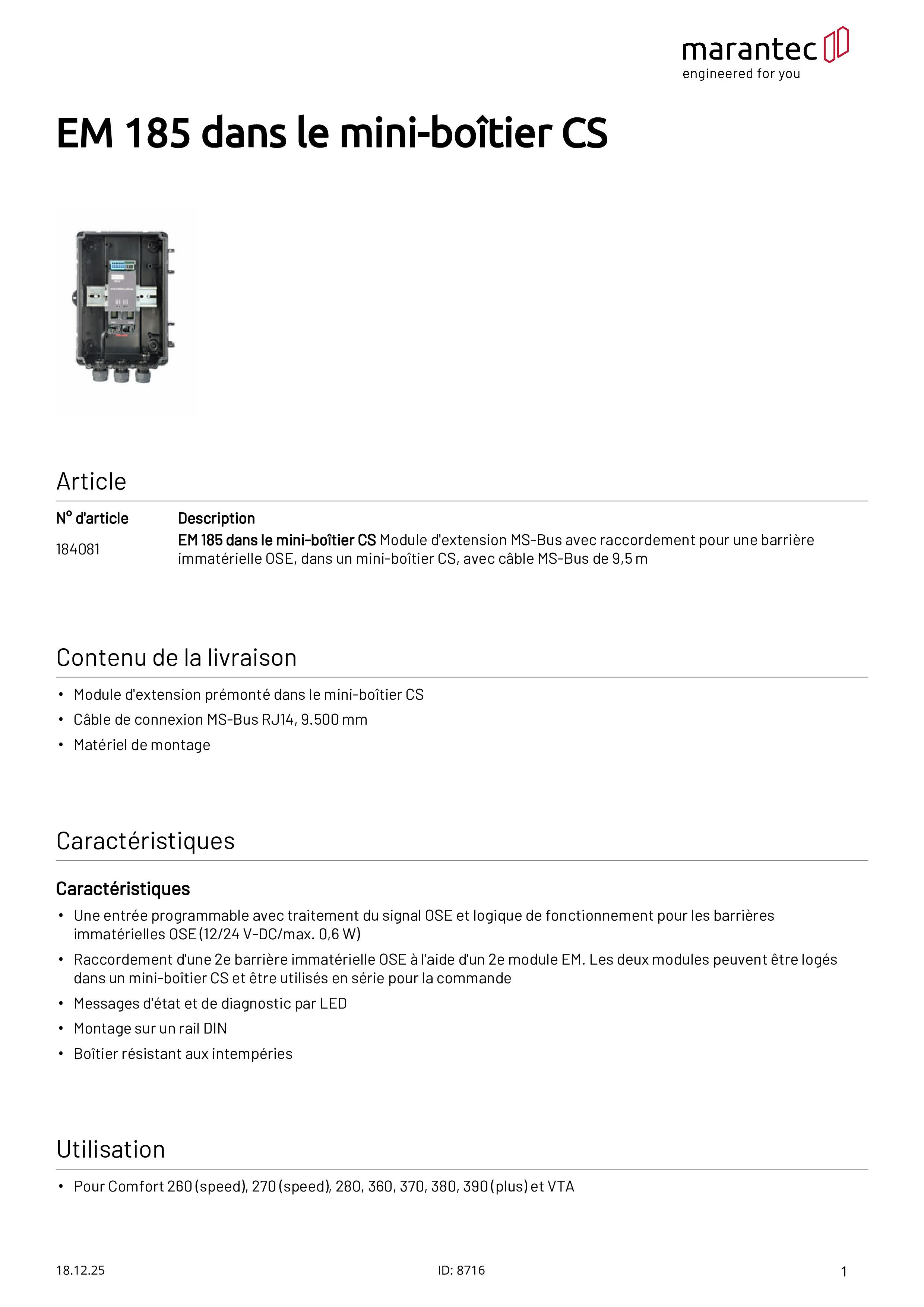

marantec-fiche-technique-184081-em-185-dans-le-mini-boîtier-cs-fr
Filetype: PDF

Module d'extension MS-Bus avec raccordement pour une barrière immatérielle OSE, dans un mini-boîtier CS, avec câble MS-Bus de 9,5 m. Pour Comfort 260 (speed), 270 (speed), 280, 360, 370, 380, 390 (plus) et VTA.

REF

184081

EAN Code

4062434014622

Quantité

EM 185 Module d'extension pour une barrière immatérielle OSE, dans un mini-boîtier CS

Contenu de la livraison:

Module d'extension prémonté dans le mini-boîtier CS
Câble de connexion MS-Bus RJ14, 9.500 mm
Matériel de montage

Caractéristiques:

Une entrée programmable avec traitement du signal OSE et logique de fonctionnement pour les barrières immatérielles OSE (12/24 V-DC/max. 0,6 W)
Raccordement d'une 2e barrière immatérielle OSE à l'aide d'un 2e module EM. Les deux modules peuvent être logés dans un mini-boîtier CS et être utilisés en série pour la commande
Messages d'état et de diagnostic par LED
Montage sur un rail DIN
Boîtier résistant aux intempéries

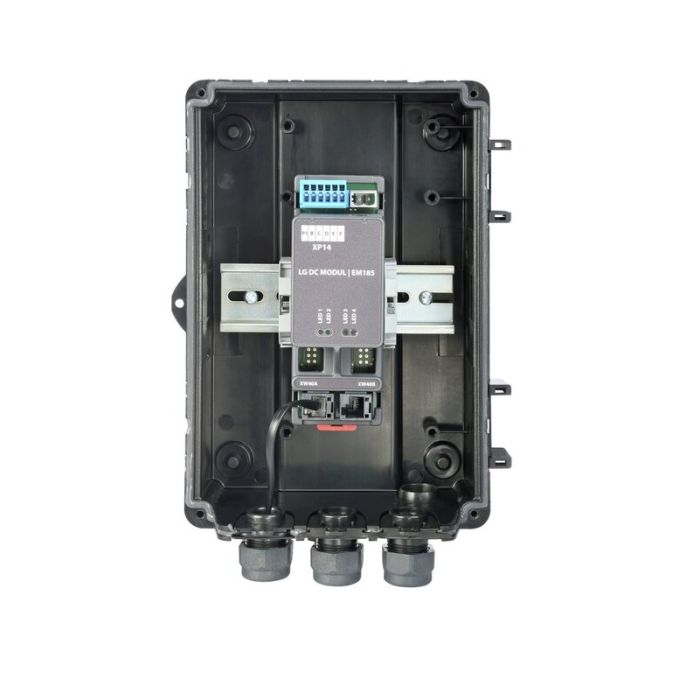

EM 185 dans le mini-boîtier CS

Données descriptives du produit

Type de connexion Enfichable

Entrées

1 entrée programmable pour cellules photo-électriques bi-filaire

1 entrée programmable pour signal OSE et pour les barrières immatérielles OSE (12/24 V-DC/max. 0,6 W)

Interfaces MS-Bus (connecteur RJ14) Bi-filaire OSE

Indice de protection IP65

Domaine d’application

Température (min./max.) [°C] -20/60

Données électriques

Tension de service [V] 24 V-DC

Type de tension de service Courant continu

Dimensions et poids

Dimensions (l x h x p) [mm] 165x220x105
