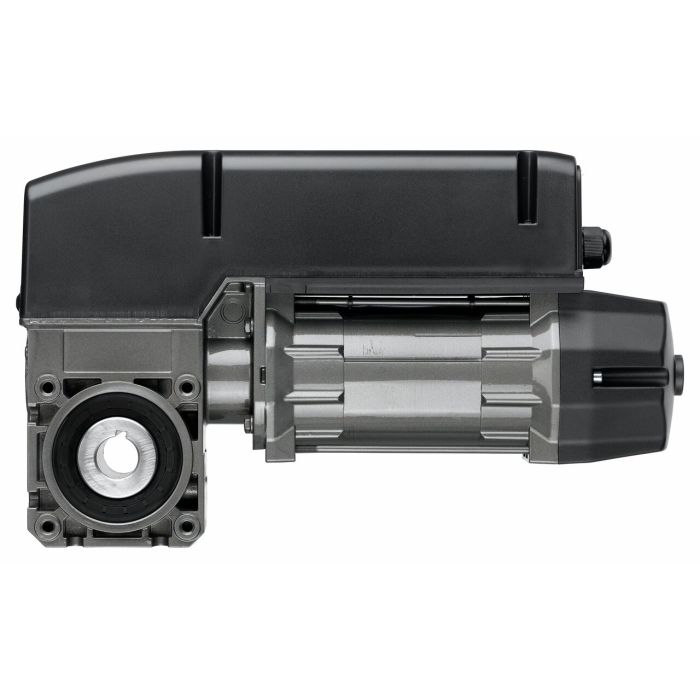

STAC 1-11-24

La série STAC est basée sur le moteur STA éprouvé. À cela s'ajoute la commande CS 255 intégrée, ce qui fait de la série STAC une solution peu encombrante et fiable. Elle se commande intuitivement à l'aide d'un bouton-poussoir intelligent..
REF
P6092
Available in many variants
STAC 1-11-24

Caractéristiques:

  • Boîtier en aluminium moulé, arbre de vis sans fin et double palier d'arbre de vis sans fin
  • Commande de secours par manivelle de secours (KU), chaîne de secours (KE), déverrouillage de secours (E), déverrouillage de secours avec rappel par ressort (E-FR) ou déverrouillage de maintenance avec chaîne de secours (E-KE)
  • Déverrouillage de maintenance en option
  • Modification aisée de la manivelle à la chaîne
  • Arbre creux de 25,4 mm en standard, arbre creux spécifique sur demande
  • Alimentation : 230/400 V/3~/50 Hz
  • Protection thermique dans le bobinage du moteur
  • Pour les portes avec des cycles supérieurs, il conviendra de choisir une motorisation avec un fonctionnement en HD.
  • Connexions enfichables
  • Réglage de la position finale par codeur électronique absolu (AWG) ou interrupteur mécanique de fin de course (MEC)
  • Version avec commande intégrée. Alimentation : 230/400 V/3~, fréquence : 50/60 Hz, tension de commande : 24 V-DC
  • Versions spécifiques telles que d'autres tensions et fréquences, des types de protection plus élevés et des arbres creux Ø sur demande
  • Pour les températures inférieures à -20 °C, de l'huile appropriée et un chauffage électrique sont disponibles sur demande
STAC 1-11-24
Données descriptives du produit
Type de connexion Conventionnel
Niveau de pression acoustique constant (max.) [dB(A) 70
Système de fin de course Codeur absolu Fins de course mécaniques
Parachute intégré Non
Réducteur Vis sans fin Arbre de vis sans fin à double palier
Commande de secours Sans commande de secours Manivelle de secours (KU) Chaîne manuelle de secours (KE) Déverrouillage d'urgence (E) Déverrouillage d'urgence avec ressort de rappel (E-FR)
Indice de protection IP54
Type de commande Intégré
Protection contre les surcharges Protection thermique 140 °C
Domaine d’application
Surface de porte (max.) [m²] 45
Température (min./max.) [°C] -20/60
Données de performance
Couple de sortie [Nm] 110
Vitesse de sortie [1/min] 24
Couple de maintien (min.) [Nm] 600
Nombre de tours de sortie (max.)** 20
Cycles par heure (max.)* 20
Puissance du moteur [kW] 0,55
Données électriques
Tension de service [V] 230 V/3~ 400 V/3~
Type de tension de service Courant triphasé
Fréquence nominale [Hz] 50
Tension de commande [V] 24 V-DC
Courant nominal à 400 V/3~ [A] 2,40
Courant nominal à 230 V/3~ [A] 4,10
Protection par fusible (fonctionnement sur secteur 230 V/3~) [A] 16
Protection par fusible (fonctionnement sur secteur 400 V/3~) [A] 16
Dimensions et poids
Poids [kg] 15
Cote A1 [mm] 55
Cote C1 [mm] 55
Cote C - E [mm] 369
Cote C - KE [mm] 409
Cote C - KU [mm] 399
Diamètre de l'arbre [mm] 25,4
