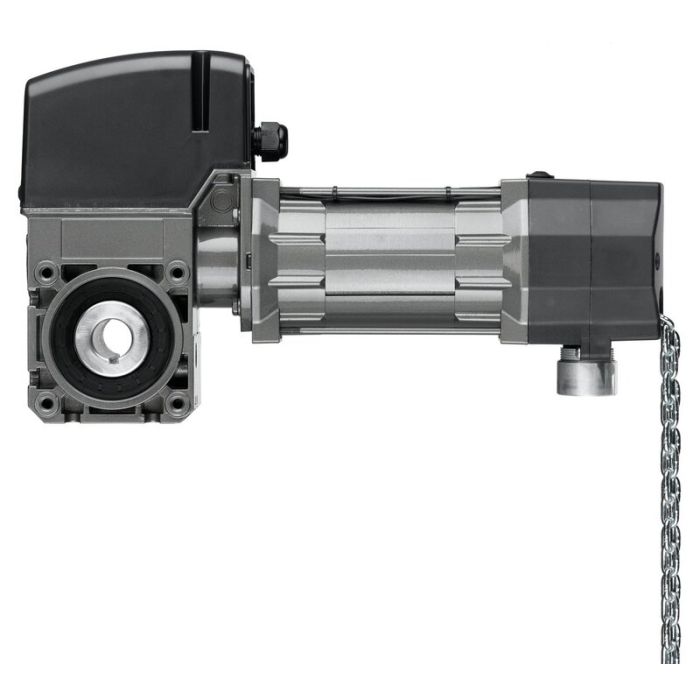

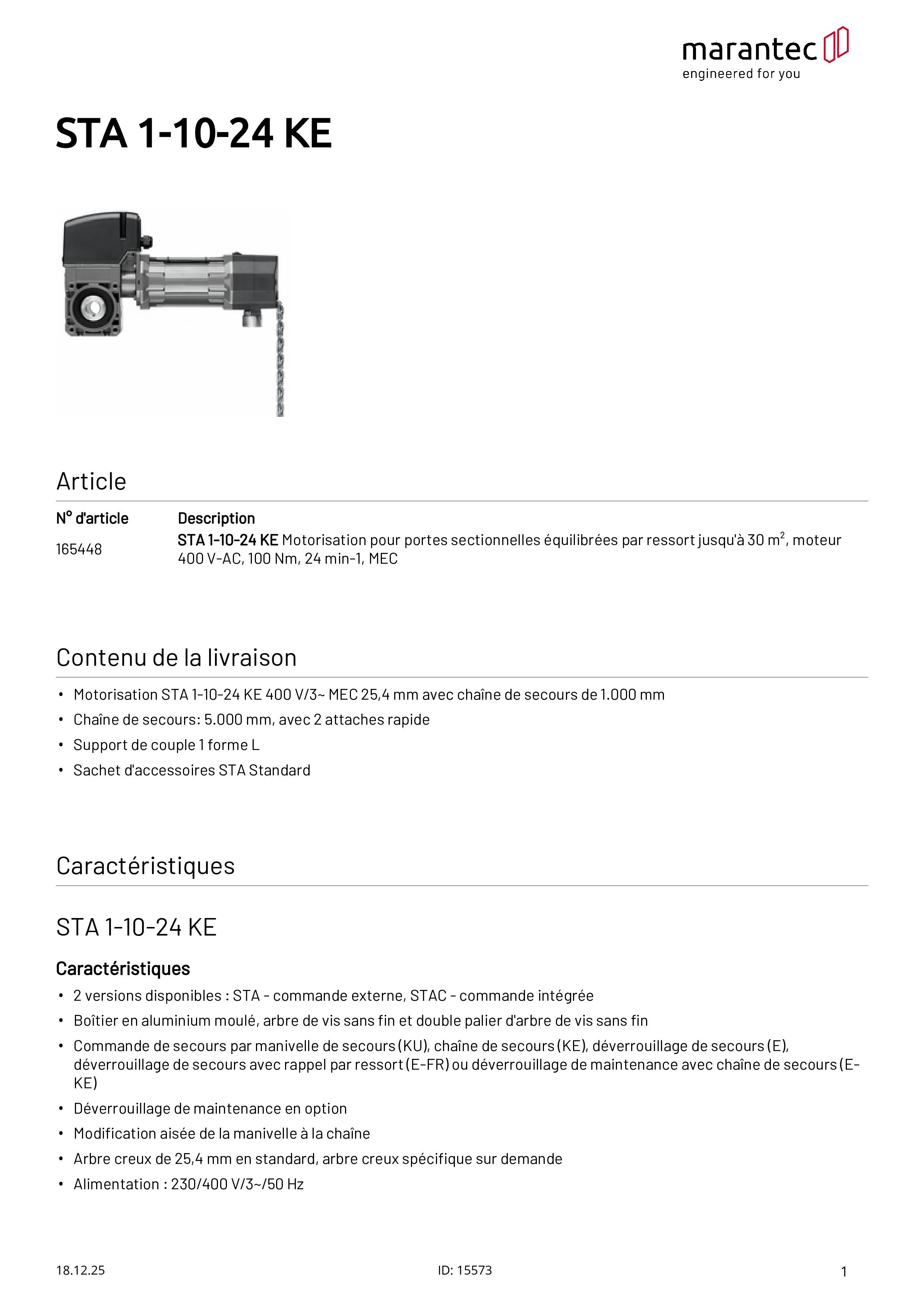

STA 1-10-24 KE-Y400-MEC-25,4-65
Motorisation pour portes sectionnelles équilibrées par ressort jusqu'à 30 m², moteur 400 V-AC, 100 Nm, 24 min-1, MEC. Notre moteur STA 1 est la solution optimale pour les portes sectionnelles équilibrées par ressort. Il est équipé d'un réducteur spécialement conçu pour cette application et d'un moteur spécial à courant triphasé qui fournit une grande puissance dans un espace très réduit. Le moteur et le réducteur du STA 1 permettent une construction extrêmement compacte, le boîtier est très étroit. Les motorisations de la série STA 1 sont disponibles avec un arbre standard ou un arbre de transmission à denture multiple pour accueillir différents adaptateurs d'arbre..
REF
165448
Les prix sont visibles uniquement après se connecter.
STA 1-10-24 KE-Y400-MEC-25,4-65
Contenu de la livraison:
- Motorisation STA 1-10-24 KE 400 V/3~ MEC 25,4 mm avec chaîne de secours de 1.000 mm
- Chaîne de secours: 5.000 mm, avec 2 attaches rapide
- Support de couple 1 forme L
- Sachet d'accessoires STA Standard
Caractéristiques:
- 2 versions disponibles : STA - commande externe, STAC - commande intégrée
- Boîtier en aluminium moulé, arbre de vis sans fin et double palier d'arbre de vis sans fin
- Commande de secours par manivelle de secours (KU), chaîne de secours (KE), déverrouillage de secours (E), déverrouillage de secours avec rappel par ressort (E-FR) ou déverrouillage de maintenance avec chaîne de secours (E-KE)
- Déverrouillage de maintenance en option
- Modification aisée de la manivelle à la chaîne
- Arbre creux de 25,4 mm en standard, arbre creux spécifique sur demande
- Alimentation : 230/400 V/3~/50 Hz
- Protection thermique dans le bobinage du moteur
- Pour les portes avec des cycles supérieurs, il conviendra de choisir une motorisation avec un fonctionnement en HD.
- Connexions enfichables
- Réglage de la position finale par codeur électronique absolu (AWG) ou interrupteur mécanique de fin de course (MEC)
- Exécutions spécifiques telles que d'autres tensions et fréquences, différentes vitesses de sortie, indices de protection plus élevés et Ø d'arbre creux sur demande
- Version ATEX disponible (voir chapitre "Motorisations pour zones explosives")
- Pour les températures inférieures à -20 °C, de l'huile appropriée et un chauffage électrique sont disponibles sur demande
Motorisation – Caractéristiques:
- 2 versions disponibles : STA - commande externe, STAC - commande intégrée
- Boîtier en aluminium moulé, arbre de vis sans fin et double palier d'arbre de vis sans fin
- Commande de secours par manivelle de secours (KU), chaîne de secours (KE), déverrouillage de secours (E), déverrouillage de secours avec rappel par ressort (E-FR) ou déverrouillage de maintenance avec chaîne de secours (E-KE)
- Déverrouillage de maintenance en option
- Modification aisée de la manivelle à la chaîne
- Arbre creux de 25,4 mm en standard, arbre creux spécifique sur demande
- Alimentation : 230/400 V/3~/50 Hz
- Protection thermique dans le bobinage du moteur
- Pour les portes avec des cycles supérieurs, il conviendra de choisir une motorisation avec un fonctionnement en HD.
- Connexions enfichables
- Réglage de la position finale par codeur électronique absolu (AWG) ou interrupteur mécanique de fin de course (MEC)
- Exécutions spécifiques telles que d'autres tensions et fréquences, différentes vitesses de sortie, indices de protection plus élevés et Ø d'arbre creux sur demande
- Version ATEX disponible (voir chapitre "Motorisations pour zones explosives")
- Pour les températures inférieures à -20 °C, de l'huile appropriée et un chauffage électrique sont disponibles sur demande
STA 1-10-24 KE
Données descriptives du produit
Type de connexion
Enfichable
Commande du frein
Sans frein
Niveau de pression acoustique constant (max.) [dB(A)
70
Système de fin de course
Fins de course mécaniques
Parachute intégré
Non
Réducteur
Vis sans fin Arbre de vis sans fin à double palier
Commande de secours
Chaîne manuelle de secours (KE)
Indice de protection
IP54
Type de commande
Externe
Protection contre les surcharges
Protection thermique 140 °C
Type de frein
Sans frein
Domaine d’application
Surface de porte (max.) [m²]
30
Température (min./max.) [°C]
-20/60
Données de performance
Couple de sortie [Nm]
100
Vitesse de sortie [1/min]
24
Couple de maintien (min.) [Nm]
600
Nombre de tours de sortie (max.)**
20
Cycles par heure (max.)*
20
Puissance du moteur [kW]
0,37
Données électriques
Tension de service [V]
400 V/3~
Type de tension de service
Courant triphasé
Fréquence nominale [Hz]
50
Tension de commande [V]
24 V-DC
Courant nominal à 400 V/3~ [A]
2,00
Courant nominal à 230 V/3~ [A]
3,50
Protection par fusible (fonctionnement sur secteur 230 V/3~) [A]
16
Protection par fusible (fonctionnement sur secteur 400 V/3~) [A]
16
Dimensions et poids
Poids [kg]
15
Cote A [mm]
245
Cote A1 [mm]
55
Cote B [mm]
104
Cote C [mm]
409
Cote C1 [mm]
55
Diamètre de l'arbre [mm]
25,4
* Les valeurs indiquées ont été déterminées pour une répartition uniforme des cycles.Un cycle se compose de deux déplacements (ouverture et fermeture) et a une déviation de 10 tours de l'arbre de sortie par direction. Pour une température ambiante comprise entre 40°C et 60°C, il faut tenir compte d'une réduction de 50 % des cycles maximaux par heure.
** Pour les portes et les portes roulantes à mouvement vertical, une réduction supplémentaire de 20 % de la force de traction indiquée peut être nécessaire. Les raisons possibles sont par exemple des joints supplémentaires, des profils à double paroi ou un rapport d'enroulement défavorable dans lequel la hauteur de la porte dépasse la largeur de la porte. En outre, il convient de noter que le couple le plus élevé n'apparaît qu'après un ou deux tours en cas d'utilisation de profils épais ou hauts.
*** Des rapports de fin de course alternatifs sont disponibles sur demande.
