Special 751 Système de transmission inductif pour barre palpeuse

Système de transmission inductive des signaux pour les barres palpeuses. Pour tous les entrainements de portails coulissants Marantec (sauf Comfort 861) et d'autres marques.

REF

85696

EAN Code

4062434007303

Quantité

Special 751 Système de transmission inductif pour barre palpeuse

Contenu de la livraison:

Unité d'évaluation avec système de transmission de signaux par induction
Câble en acier gainé de plastique avec 2 conducteurs supplémentaires, 20.000 mm
Support pour l'unité d'évaluation pour le montage sur la fondation
Matériel de montage

Caractéristiques:

Transmission inductive des signaux des barres palpeuses mobiles vers l'unité d'évaluation via un câble en acier
Possibilité de raccordement de barres palpeuses 8,2 kohms

Spécial 751

Données descriptives du produit

Type de connexion Conventionnel

Nombre de contacts 2

Sorties

2 contacts de relais sans potentiel (NF)

Entrées

4 entrées avec évaluation de la résistance 8,2 kOhm pour les barres palpeuse mobiles et fixes dans les sens OUVERTURE et FERMETURE

Type de contact 2 NF

Indice de protection IP65

Domaine d’application

Température (min./max.) [°C] -20/55

Données électriques

Tension de service [V] 230 V/1~ 24 V-AC 24 V-DC

Puissance consommée [VA/W/kW] 3 VA

Charge de contact (max.)

30 V-AC/24 V-DC/2 A

Dimensions et poids

Poids [kg] 0,46

Documents techniques

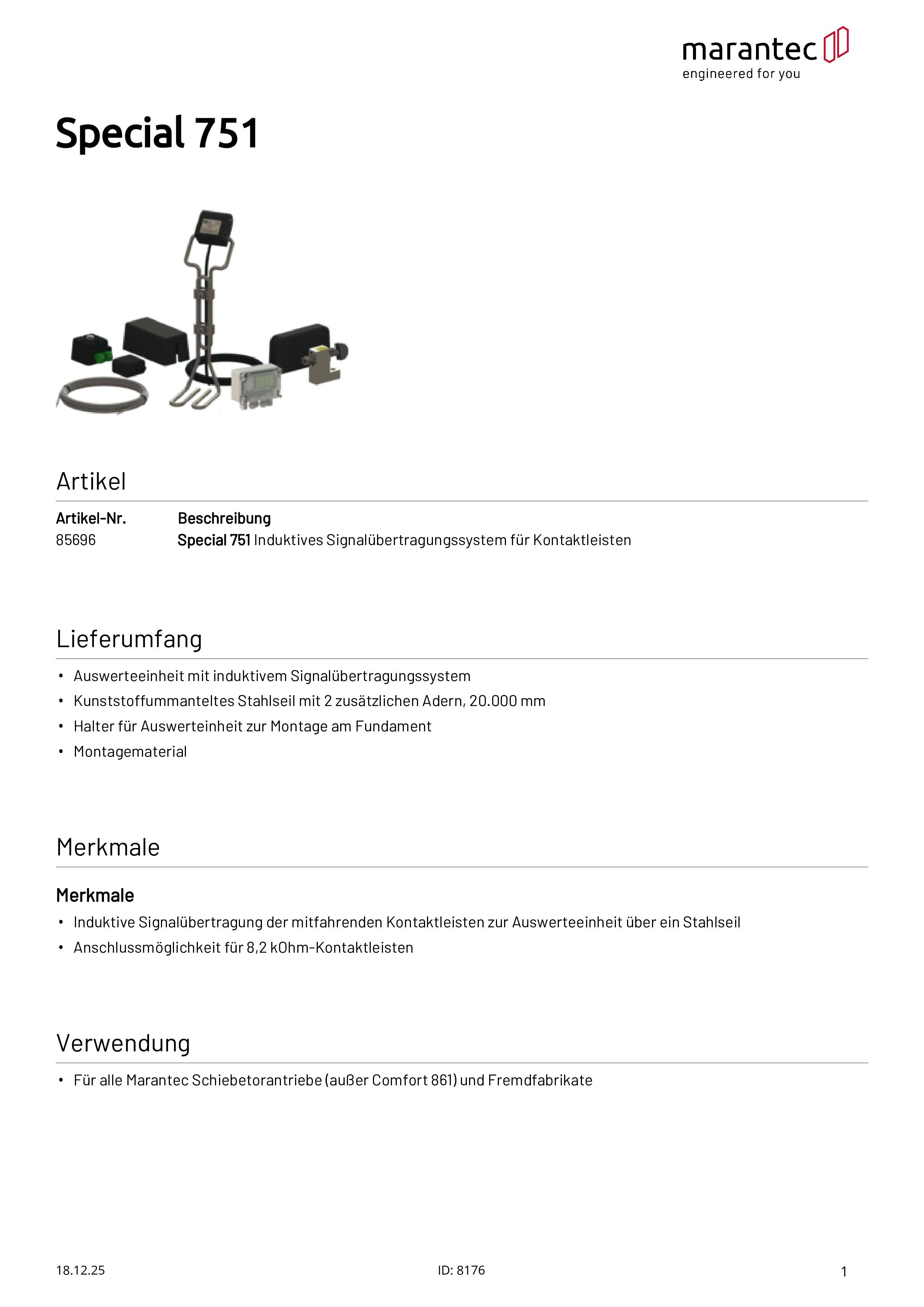

		marantec-datenblatt-85696-special-751-de Filetype: PDF

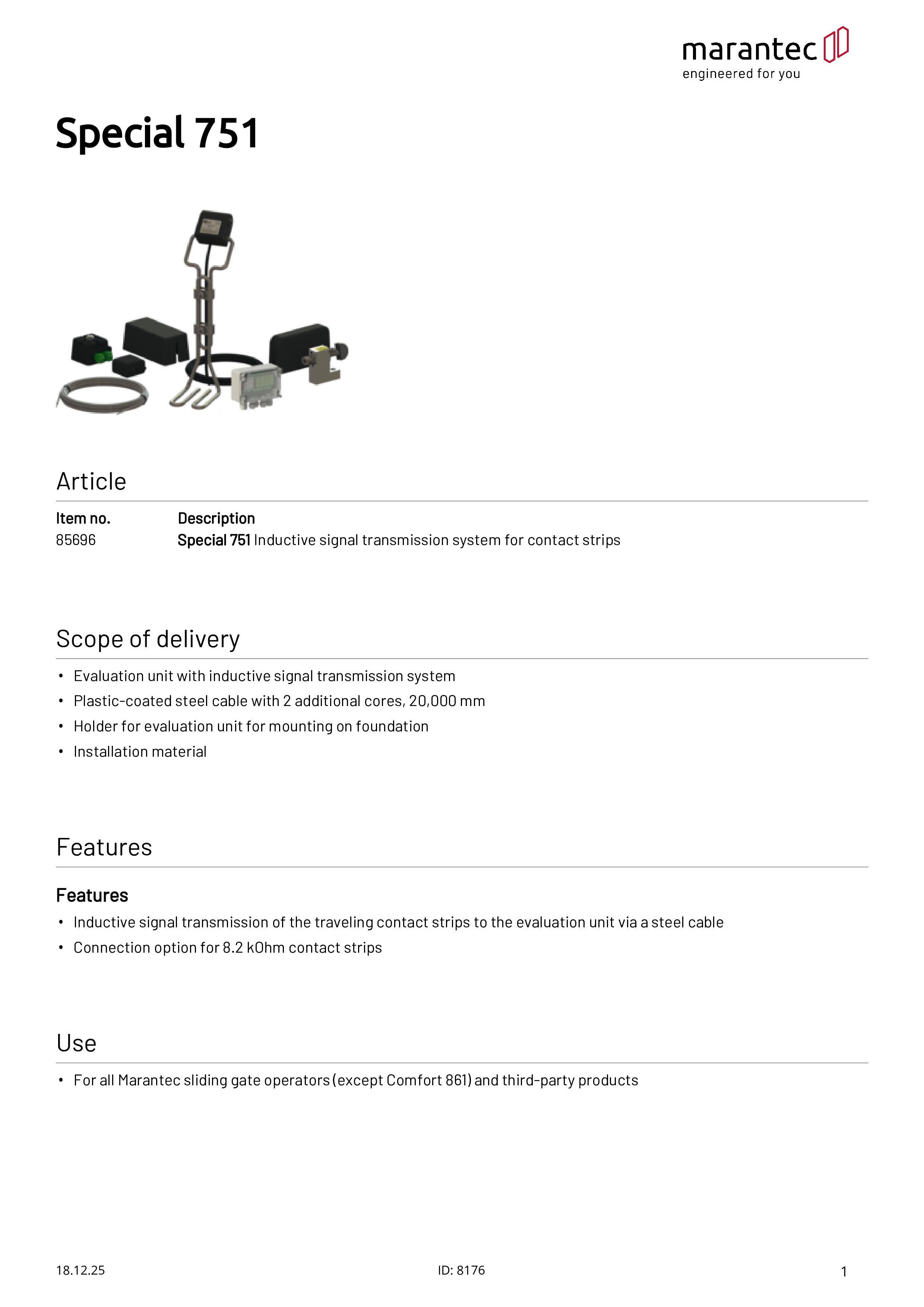

		marantec-data-sheet-85696-special-751-en Filetype: PDF

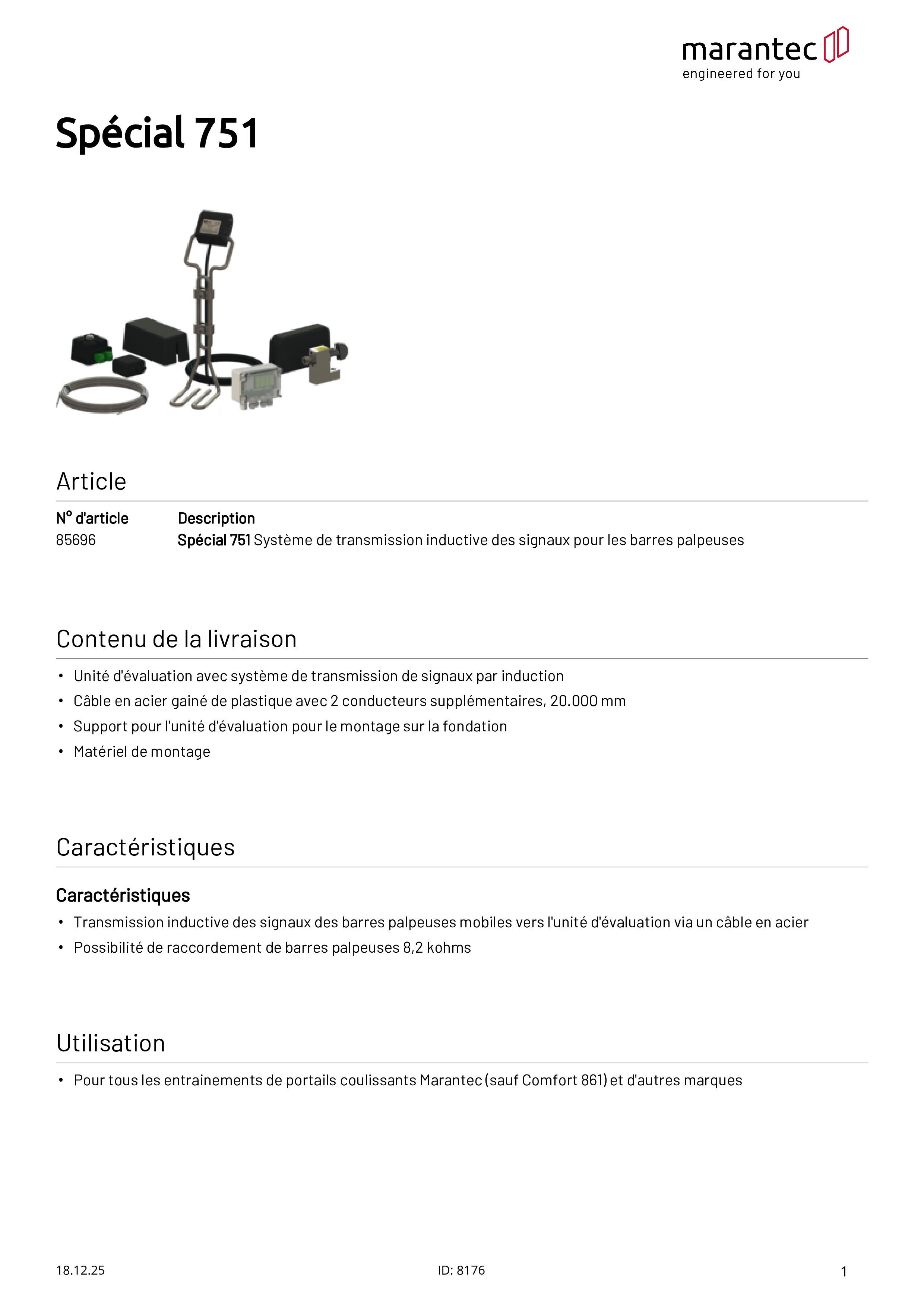

		marantec-fiche-technique-85696-spécial-751-fr Filetype: PDF
Manuels d'utilisation
		Betriebsanleitung-ELMON-inductive-74-312-DE-EN-FR-2020-10 Filetype: PDF Langue: DE, EN, FR
		Betriebsanleitung-ISB-A4-DE-EN-FR-2020-10 Filetype: PDF Langue: DE, EN, FR
