Platine d'extension avec 3 relais pour OUVERTURE/FERMETURE/ÉCLAIRAGE, en boîtier, IP65

Main image Click to view image in fullscreen

Documents techniques

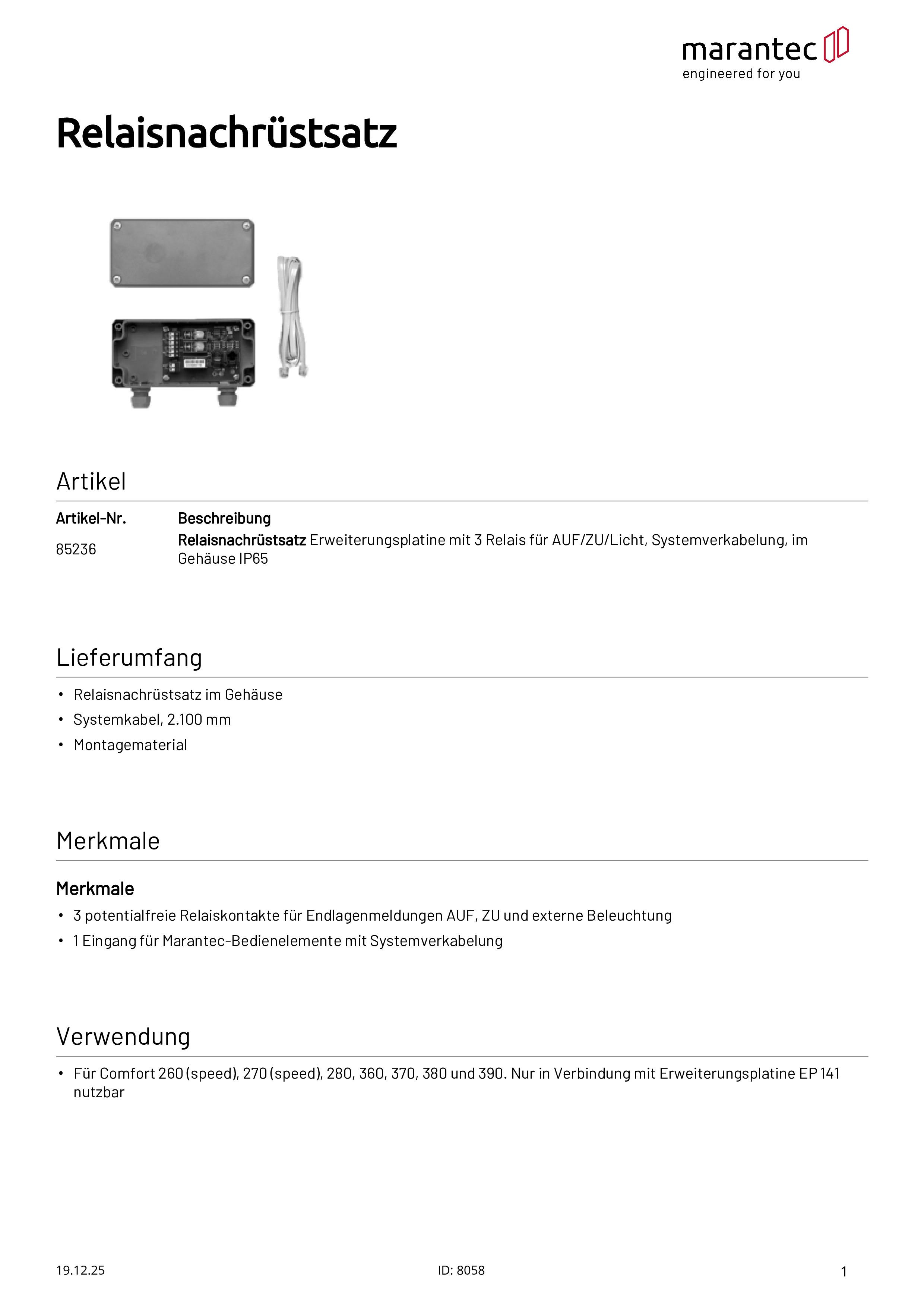

marantec-datenblatt-85236-relaisnachrüstsatz-de
Filetype: PDF

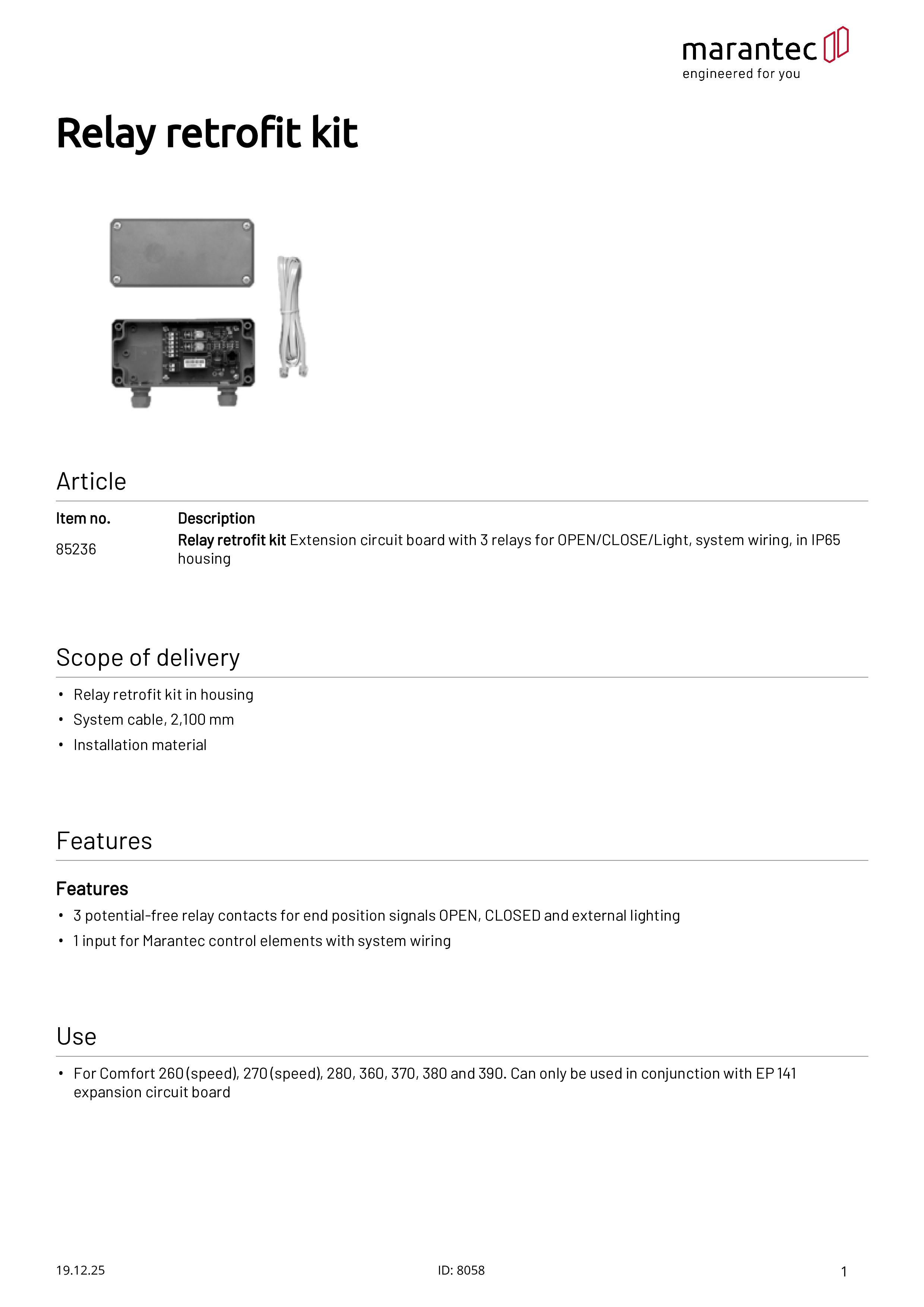

marantec-data-sheet-85236-relay-retrofit-kit-en
Filetype: PDF

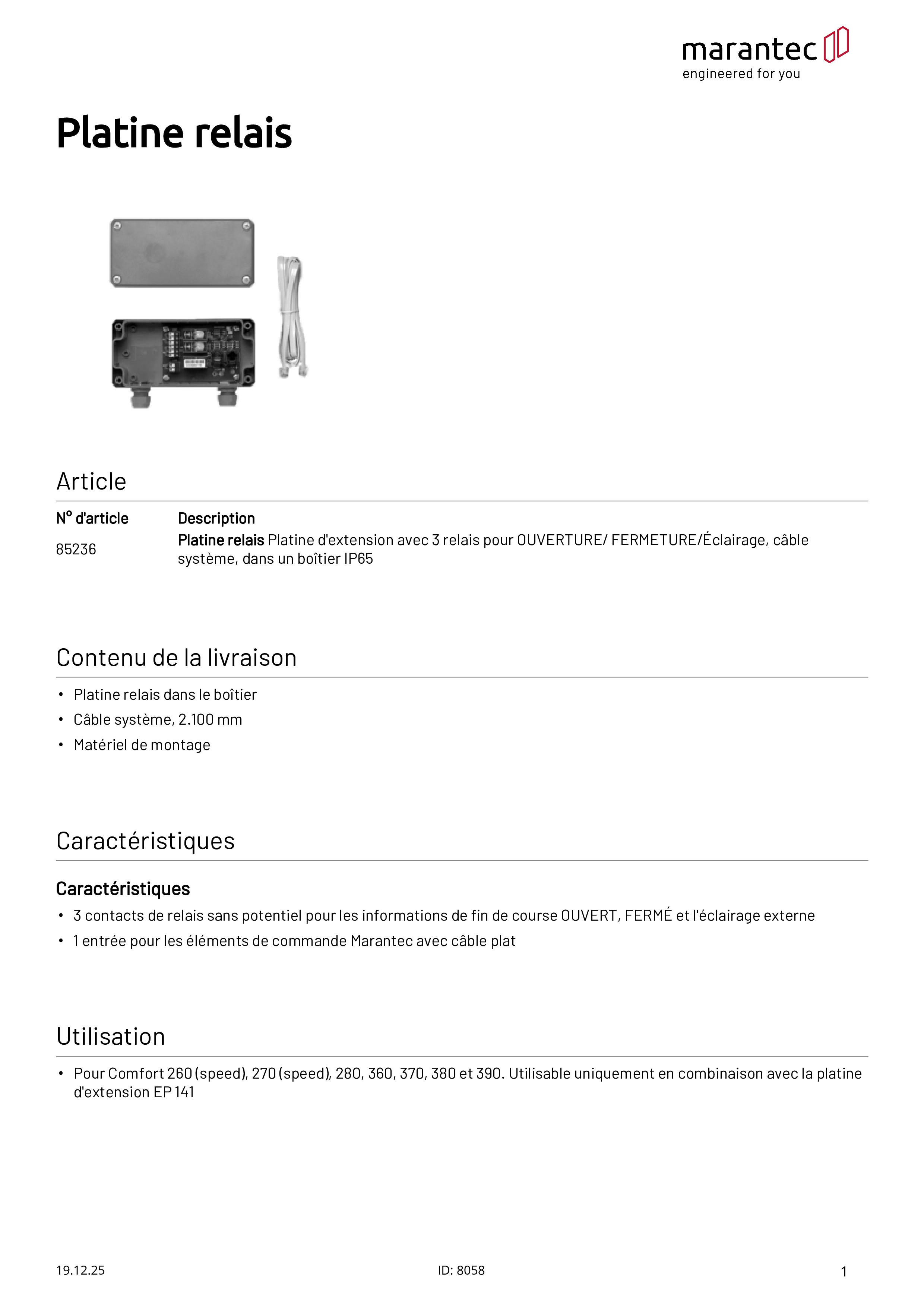

marantec-fiche-technique-85236-platine-relais-fr
Filetype: PDF

Platine d'extension avec 3 relais pour OUVERTURE/ FERMETURE/Éclairage, câble système, dans un boîtier IP65. Pour Comfort 260 (speed), 270 (speed), 280, 360, 370, 380 et 390. Utilisable uniquement en combinaison avec la platine d'extension EP 141.

REF

85236

EAN Code

4062434007365

Quantité

Platine d'extension avec 3 relais pour OUVERTURE/FERMETURE/ÉCLAIRAGE, en boîtier, IP65

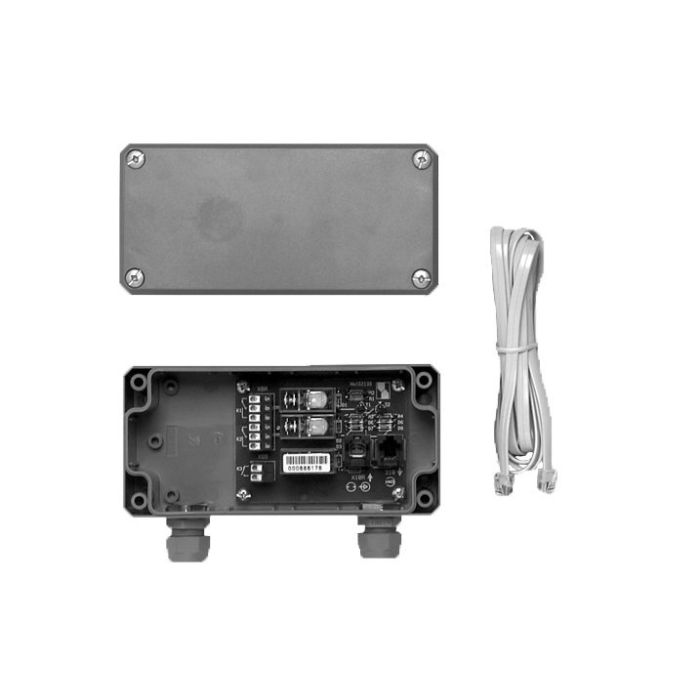

Contenu de la livraison:

Platine relais dans le boîtier
Câble système, 2.100 mm
Matériel de montage

Caractéristiques:

3 contacts de relais sans potentiel pour les informations de fin de course OUVERT, FERMÉ et l'éclairage externe
1 entrée pour les éléments de commande Marantec avec câble plat

Platine relais

Données descriptives du produit

Type de connexion Enfichable

Sorties

2 contacts de relais sans potentiel pour les messages de fin de course (CO)

1 contact de relais libre de potentiel pour l'éclairage (NO)

Entrées

1 entrée pour les éléments de commande avec câble système

Type de contact 2 NO + 1 NO

Interfaces Câble système (connecteur RJ11)

Indice de protection IP65

Données électriques

Tension de service [V] 24 V-DC

Type de tension de service Courant continu

Charge de contact (max.)

250 V/60 W

Dimensions et poids

Dimensions (l x h x p) [mm] 200x60x120
