Parc PA68 pour lisses de barrières jusqu'à 8 m, moteur 24 V-DC, 1.100 cycles par jour

Documents techniques

marantec-datenblatt-191498-parc-pa68-de
Filetype: PDF

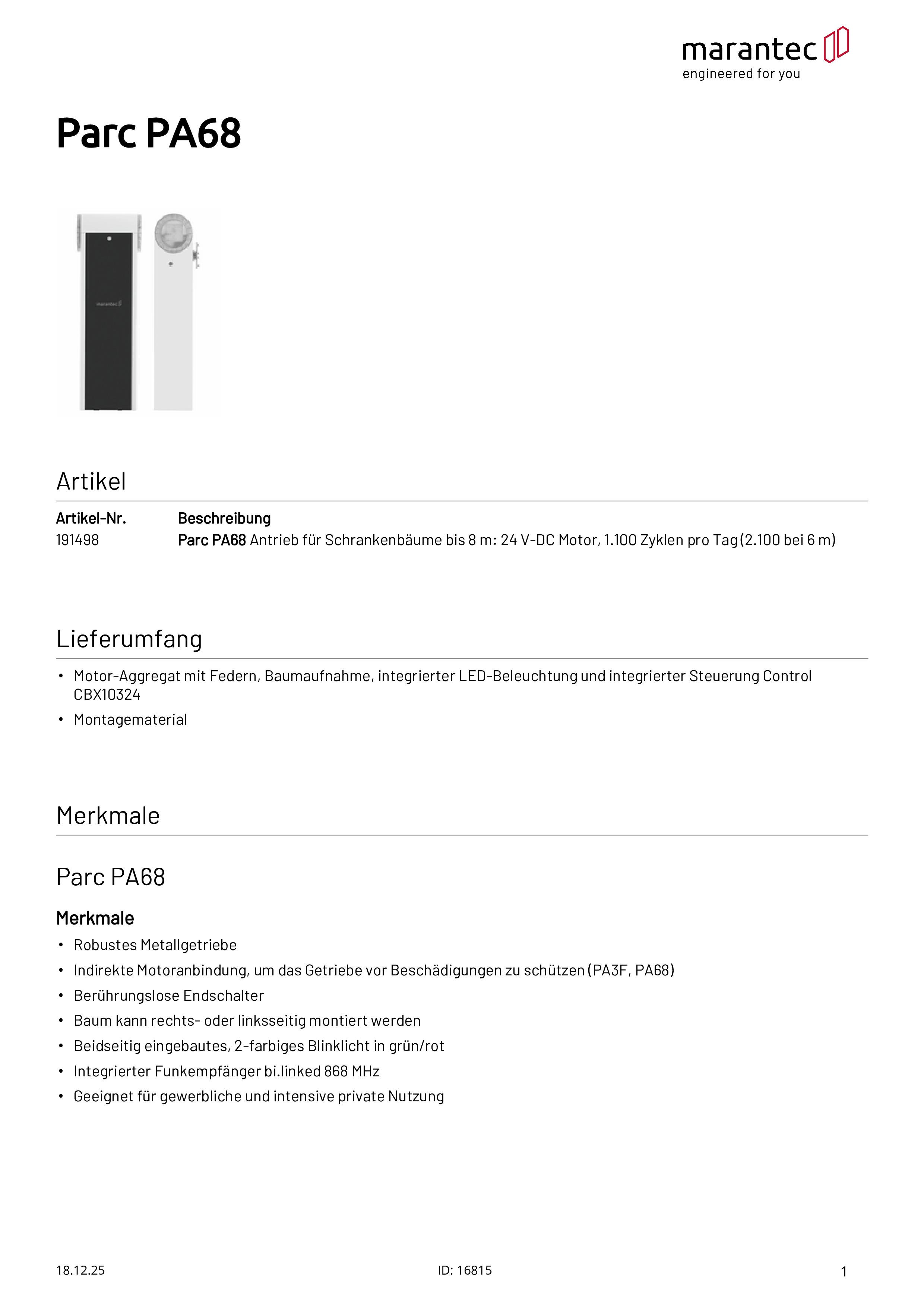

marantec-data-sheet-191498-parc-pa68-en
Filetype: PDF

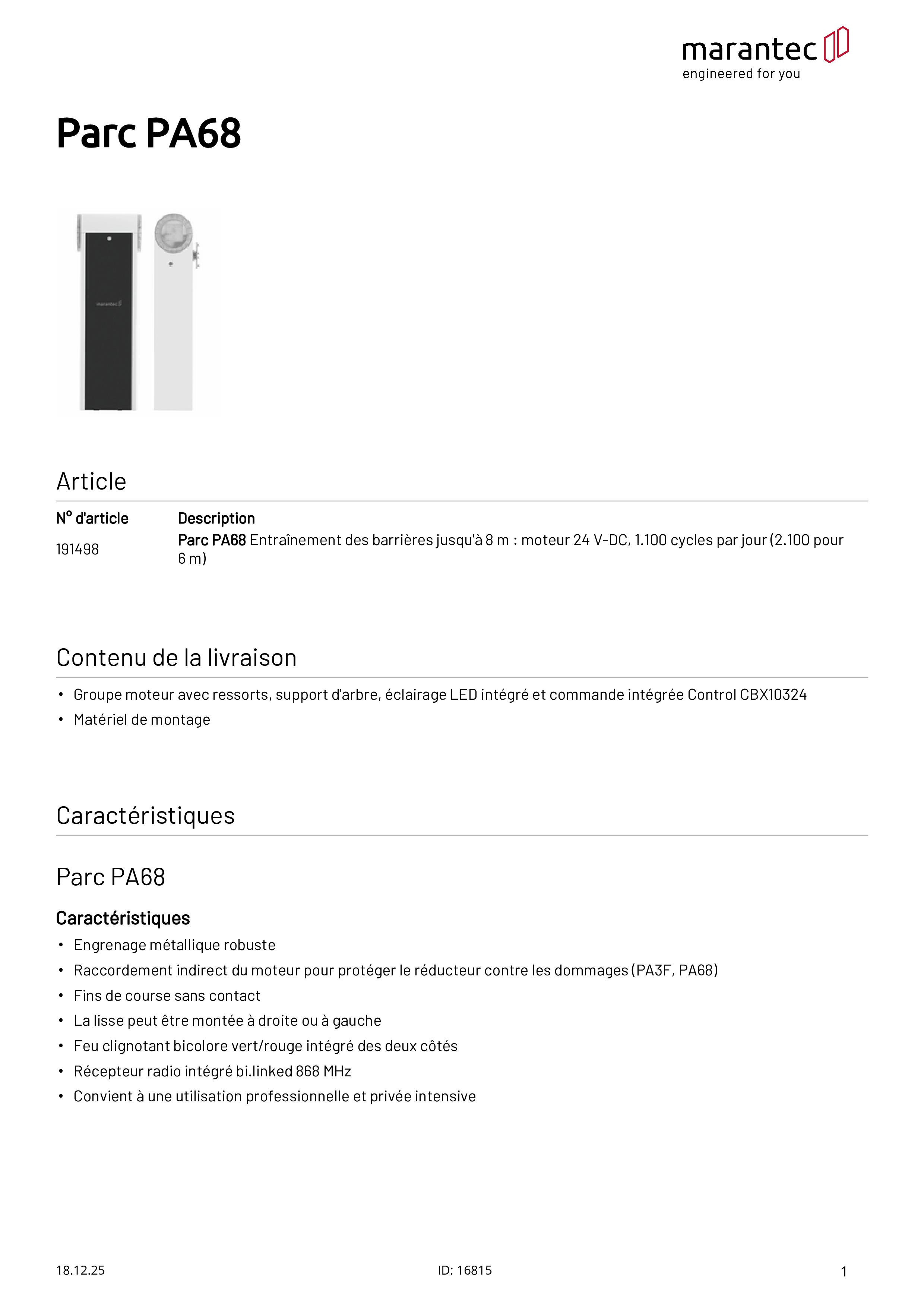

marantec-fiche-technique-191498-parc-pa68-fr
Filetype: PDF

Name: Parc PA68 pour lisses de barrières jusqu'à 8 m, moteur 24 V-DC, 1.100 cycles par jour
SKU: 191498
Availability: InStock

Speditionsartikel

Entraînement des barrières jusqu'à 8 m : moteur 24 V-DC, 1.100 cycles par jour (2.100 pour 6 m).

REF

191498

EAN Code

4062434019542

178415

Les prix sont visibles uniquement après se connecter.

Parc PA68 pour lisses de barrières jusqu'à 8 m, moteur 24 V-DC, 1.100 cycles par jour

Contenu de la livraison:

Groupe moteur avec ressorts, support d'arbre, éclairage LED intégré et commande intégrée Control CBX10324
Matériel de montage

Motorisation – Caractéristiques:

Engrenage métallique robuste
Raccordement indirect du moteur pour protéger le réducteur contre les dommages (PA3F, PA68)
Fins de course sans contact
La lisse peut être montée à droite ou à gauche
Feu clignotant bicolore vert/rouge intégré des deux côtés
Récepteur radio intégré bi.linked 868 MHz
Convient à une utilisation professionnelle et privée intensive

Platine de commande – Fonctions:

Détection d'obstacles ampèremétrique avec inversion
Démarrage progressif/arrêt progressif/marche progressive
Fonction de fermeture automatique
Temps d'ouverture de la porte et temps de pré-signalisation programmables séparément
Durée d'éclairage programmable et pilotable par radio
Ouverture partielle programmable
Vitesse de marche OUVERTURE et FERMETURE programmables séparément
Position de vitesse soft OUVERTURE et FERMETURE programmable séparément
Vitesse Soft OUVERTURE et FERMETURE programmable séparément
Compteur de cycles
Intervalle de maintenance programmable
Signalisation des erreurs
Fonction de réinitialisation simple (réinitialisation complète)

Platine de commande – Utilisation:

Même logique de programmation pour toutes les platines - CBX102B, CBX10224 et CBX20224
2 menus : simple et avancé - pour une programmation simple, mais une installation personnalisable
Programmation et signalisation de l'état par affichage LED

Platine de commande – Structure et connexion:

Récepteur radio intégré bi.linked 868 MHz
Raccordement (conventionnel) pour bouton-poussoir
Raccordement (conventionnel) pour barrière photoélectrique à 4 fils OUVERTURE et FERMETURE
Raccord (conventionnel) pour éléments de sécurité
Raccordement (conventionnel) pour barre palpeuse 8,2 kohms
Raccordement (conventionnel) pour feu de signalisation 24 V-DC
Raccordement (conventionnel) pour serrure électrique 12 V-AC
Connexion pour la batterie
Sortie 24 V-DC, max. 250 mA

Parc PA68

Données descriptives du produit

Type de connexion Conventionnel

Niveau de pression acoustique constant (max.) [dB(A) 70

Codeur Oui

Indice de protection IP54

Domaine d’application

Longueur de lisse (max.) [m] 8

Température (min./max.) [°C] -20/55

Données de performance

Couple de sortie [Nm] 305

Mode de fonctionnement (durée de fonctionnement) S2 - 8 min

Puissance du moteur [kW] 0,1

Temps d'ouverture (min.) [s] 6

Cycles par jour (max.) jusqu'à 6 m de longueur de lisse 2.100

Cycles par jour (max.) jusqu'à 8 m de longueur de lisse 1.100

Données électriques

Tension de service [V] 24 V-DC

Type de tension de service Courant continu

Tension du moteur [V] 24 V-DC

Dimensions et poids

Poids [kg] 67

Dimensions (l x h x p) [mm] 280x1.188x450

* Les valeurs indiquées ont été déterminées pour une répartition uniforme des cycles.Un cycle se compose de deux déplacements (ouverture et fermeture) et a une déviation de 10 tours de l'arbre de sortie par direction. Pour une température ambiante comprise entre 40°C et 60°C, il faut tenir compte d'une réduction de 50 % des cycles maximaux par heure.

** Pour les portes et les portes roulantes à mouvement vertical, une réduction supplémentaire de 20 % de la force de traction indiquée peut être nécessaire. Les raisons possibles sont par exemple des joints supplémentaires, des profils à double paroi ou un rapport d'enroulement défavorable dans lequel la hauteur de la porte dépasse la largeur de la porte. En outre, il convient de noter que le couple le plus élevé n'apparaît qu'après un ou deux tours en cas d'utilisation de profils épais ou hauts.

*** Des rapports de fin de course alternatifs sont disponibles sur demande.

CBX

Données descriptives du produit

Fréquence radio 868 MHz

Technologie sans fil bi.linked

Indice de protection IP00

Classe de protection I

Domaine d’application

Température (min./max.) [°C] -20/55

Données électriques

Alimentation 230 V/1~/50 Hz 230 V/1~/60 Hz

Puissance capacité de charge (max.) [kW] 0,15

Tension du moteur [V] 24 V-DC

Tension de commande [V] 24 V-DC

Dimensions et poids

Dimensions (l x h x p) [mm] 130x100x95

*** Des rapports de fin de course alternatifs sont disponibles sur demande.
