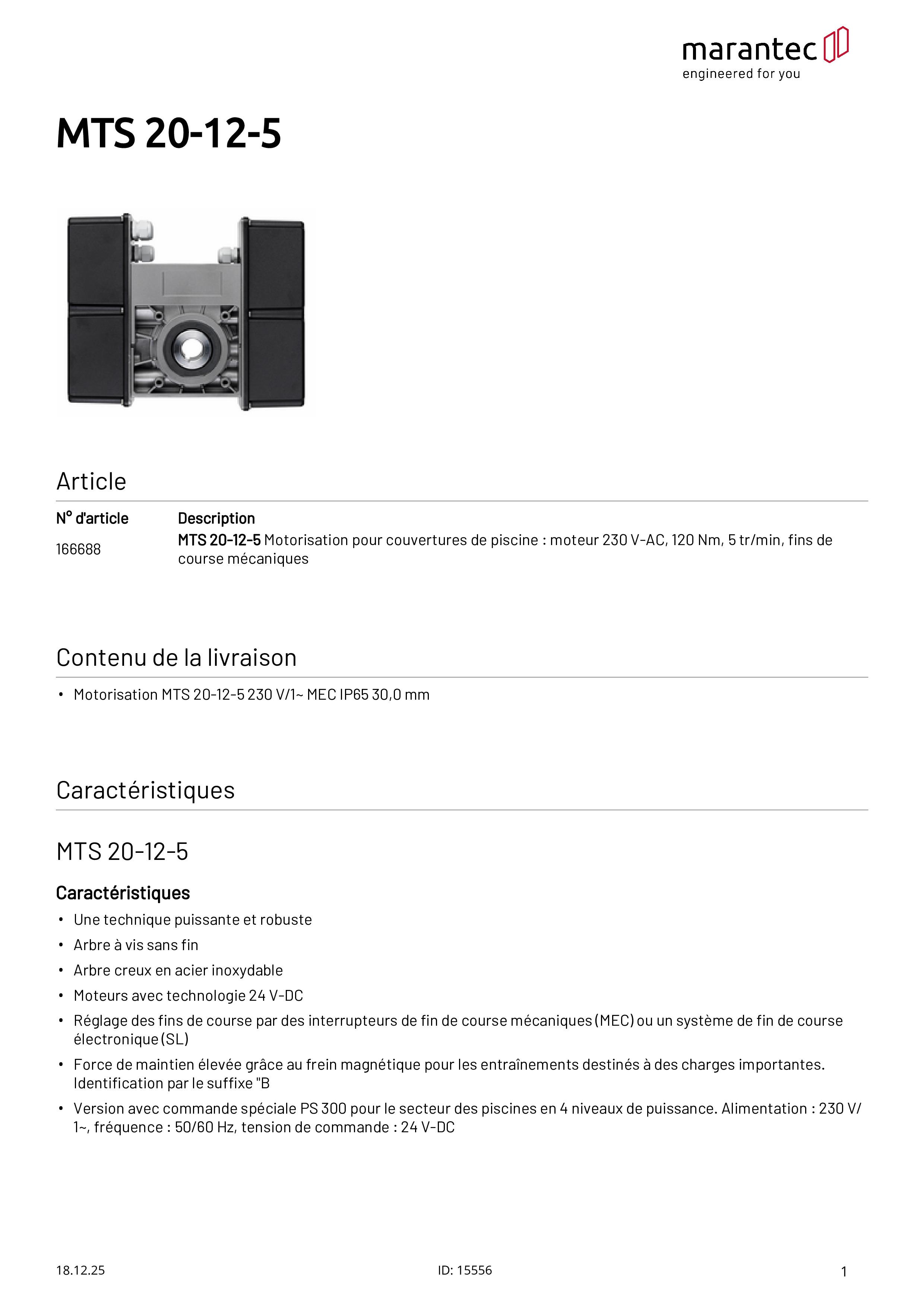

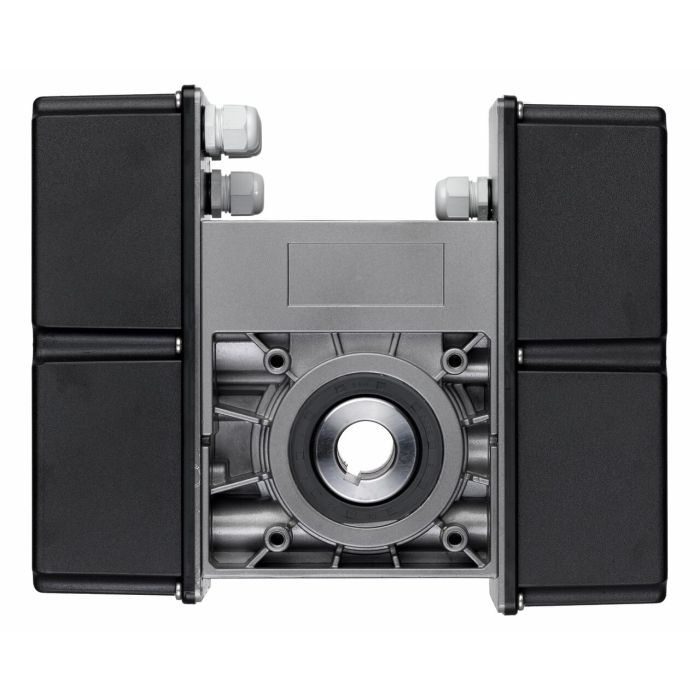

MTS 20-12-5
Motorisation pour couvertures de piscine : moteur 230 V-AC, 120 Nm, 5 tr/min, fins de course mécaniques. Les motorisations de la série MTS sont spécialement conçus pour être installés dans un environnement de piscine. L'arbre en acier inoxydable et le moteur à courant continu de 24 V offrent la solution la plus sûre pour l'installation et sont parfaitement adaptés aux exigences de ce domaine. Le réglage des fins de course s'effectue par un système de fin de course électronique ou, au choix, par des interrupteurs de fin de course mécaniques. Avec une gamme complète de 60 à 1 900 Nm, une solution adaptée est proposée dans ce domaine pour chaque situation sur site. En outre, des solutions spécifiques répondant aux exigences individuelles des clients peuvent être réalisées à tout moment de manière flexible et rapide..
REF
166688
EAN Code
4062434019719
Les prix sont visibles uniquement après se connecter.
MTS 20-12-5
Contenu de la livraison:
- Motorisation MTS 20-12-5 230 V/1~ MEC IP65 30,0 mm
Caractéristiques:
- Une technique puissante et robuste
- Arbre à vis sans fin
- Arbre creux en acier inoxydable
- Moteurs avec technologie 24 V-DC
- Réglage des fins de course par des interrupteurs de fin de course mécaniques (MEC) ou un système de fin de course électronique (SL)
- Force de maintien élevée grâce au frein magnétique pour les entraînements destinés à des charges importantes. Identification par le suffixe "B
- Version avec commande spéciale PS 300 pour le secteur des piscines en 4 niveaux de puissance. Alimentation : 230 V/1~, fréquence : 50/60 Hz, tension de commande : 24 V-DC
Motorisation – Caractéristiques:
- Une technique puissante et robuste
- Arbre à vis sans fin
- Arbre creux en acier inoxydable
- Moteurs avec technologie 24 V-DC
- Réglage des fins de course par des interrupteurs de fin de course mécaniques (MEC) ou un système de fin de course électronique (SL)
- Force de maintien élevée grâce au frein magnétique pour les entraînements destinés à des charges importantes. Identification par le suffixe "B
- Version avec commande spéciale PS 300 pour le secteur des piscines en 4 niveaux de puissance. Alimentation : 230 V/1~, fréquence : 50/60 Hz, tension de commande : 24 V-DC
MTS 20-12-5
Données descriptives du produit
Type de connexion
Conventionnel
Commande du frein
Sans frein
Niveau de pression acoustique constant (max.) [dB(A)
70
Système de fin de course
Fins de course mécaniques
Réducteur
Vis sans fin Arbre de vis sans fin à double palier
Indice de protection
IP65
Protection contre les surcharges
Sans
Type de frein
Sans frein
Domaine d’application
Fonctionnement avec PS 300
PS 300-10
Température (min./max.) [°C]
-20/60
Données de performance
Couple de sortie [Nm]
120
Vitesse de sortie [1/min]
4,5
Nombre de tours de sortie (max.)**
28
Cycles par heure (max.)*
8
Puissance du moteur [kW]
0,2
Données électriques
Protection par fusible (fonctionnement sur secteur 230 V /1~) [A]
16
Alimentation
230 V/1~/50 Hz
Tension de service [V]
24 V-DC
Type de tension de service
Courant continu
Courant nominal [A]
10
Tension de commande [V]
24 V-DC
Dimensions et poids
Poids [kg]
12
Cote A [mm]
275
Cote A1 [mm]
102
Cote B [mm]
145
Cote C [mm]
330
Cote C1 [mm]
156
Diamètre de l'arbre [mm]
30
* Les valeurs indiquées ont été déterminées pour une répartition uniforme des cycles. Un cycle se compose de deux trajets (ouverture et fermeture) et a une déviation de 10 tours de l'arbre de sortie par direction. Pour une température ambiante comprise entre 40°C et 60°C, il faut tenir compte d'une réduction de 50 % des cycles maximaux par heure.
**Des rapports de transmission alternatifs des interrupteurs de fin de course sont disponibles sur demande.
