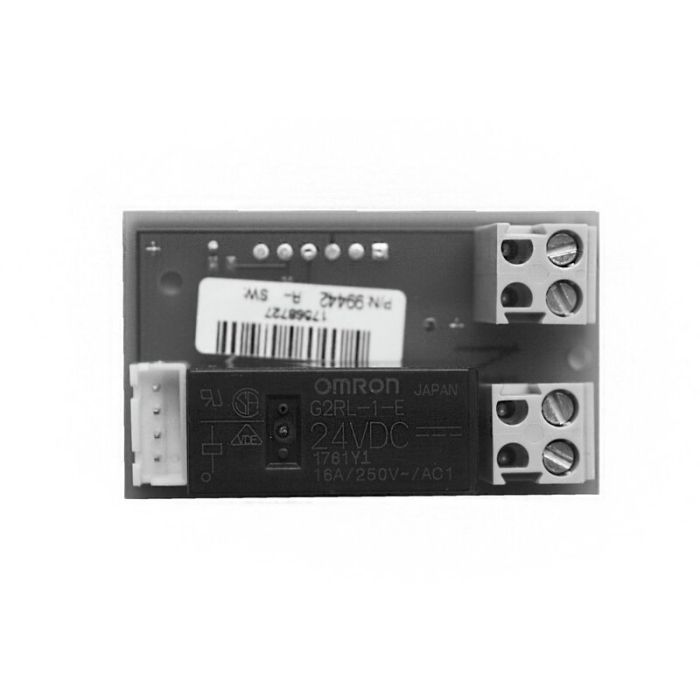

EP 163 Platine d'extension avec entrée programmable et relais

Main image Click to view image in fullscreen

Documents techniques

marantec-datenblatt-100753-ep-163-de
Filetype: PDF

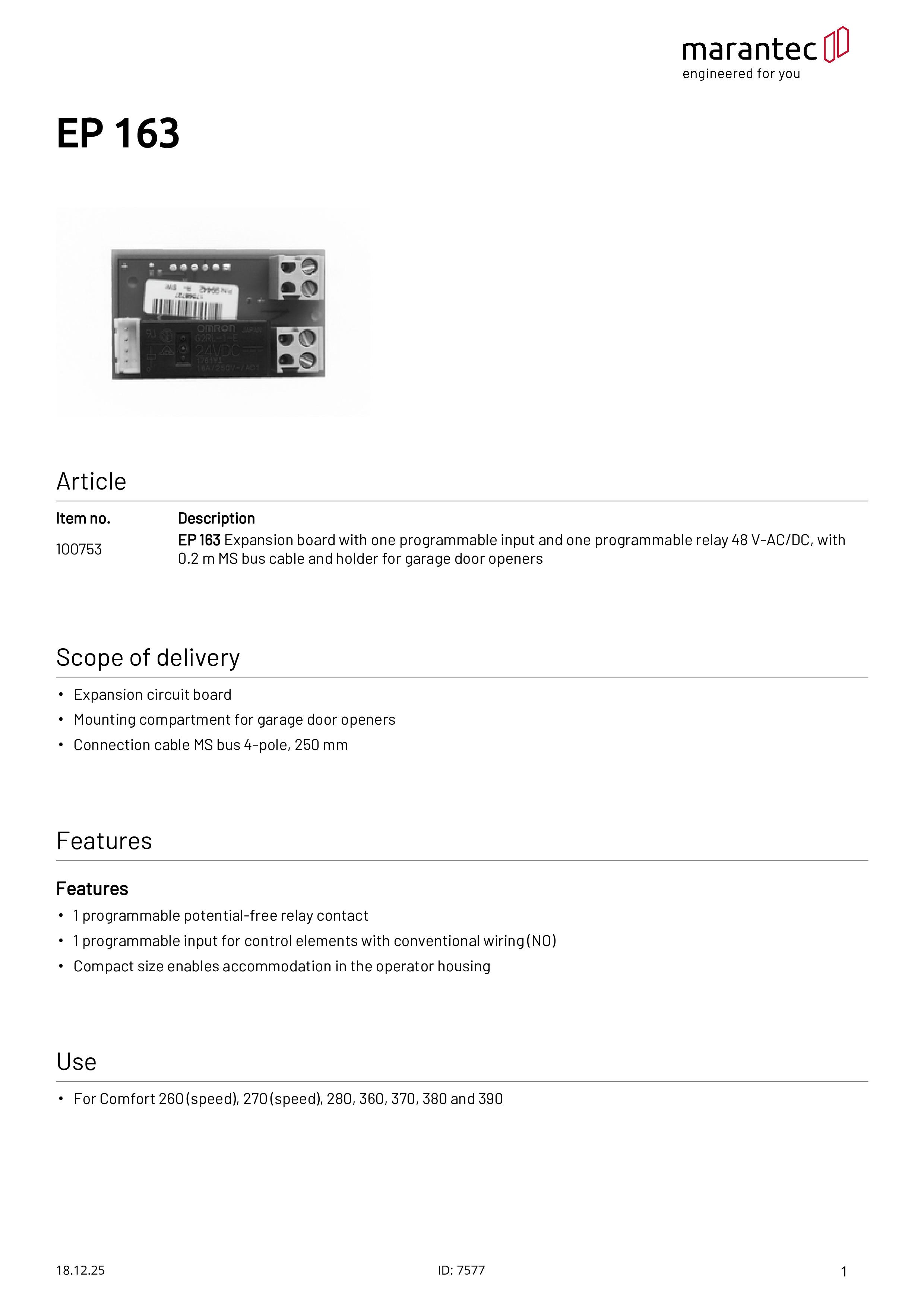

marantec-data-sheet-100753-ep-163-en
Filetype: PDF

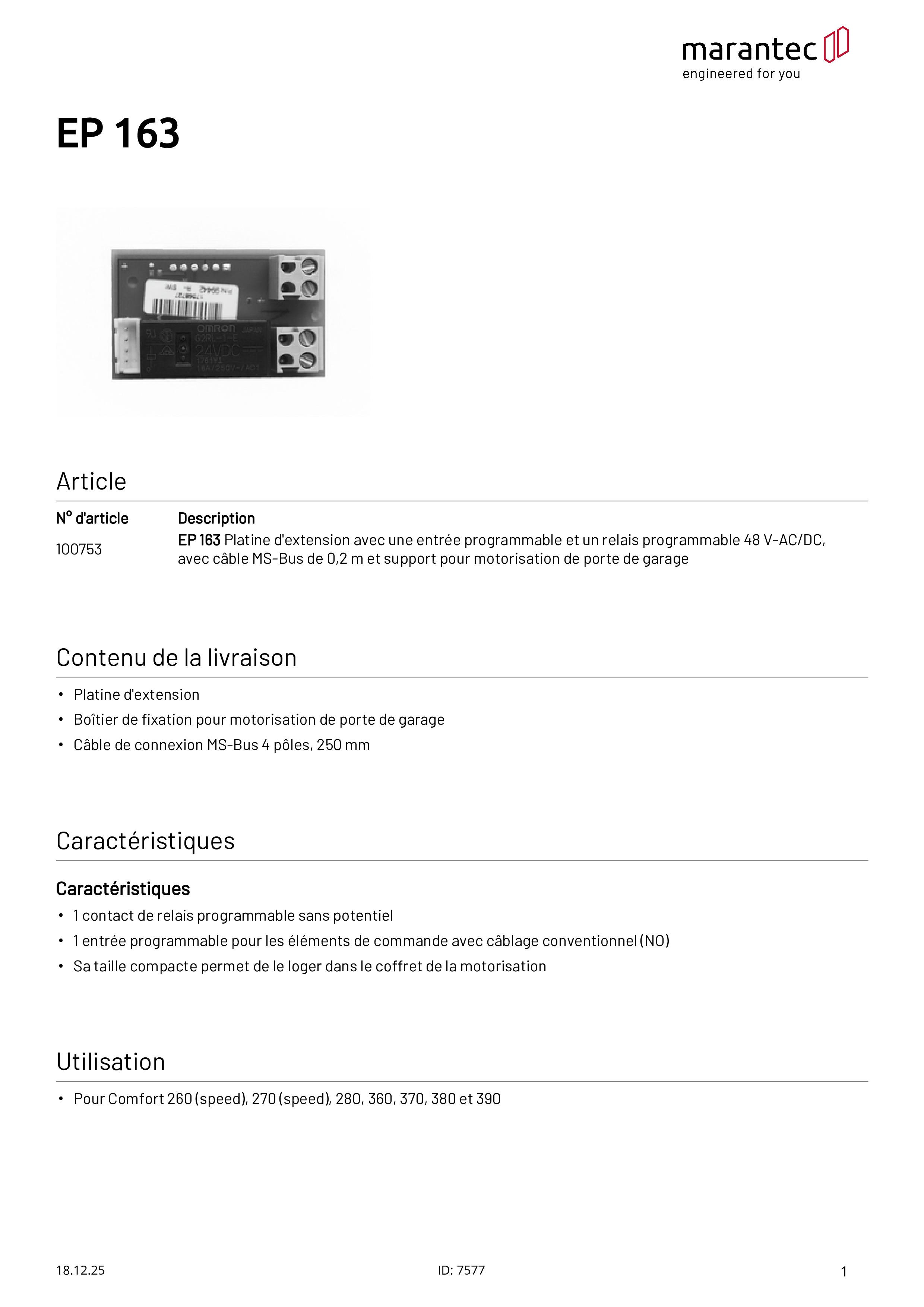

marantec-fiche-technique-100753-ep-163-fr
Filetype: PDF

Platine d'extension avec une entrée programmable et un relais programmable 48 V-AC/DC, avec câble MS-Bus de 0,2 m et support pour motorisation de porte de garage. Pour Comfort 260 (speed), 270 (speed), 280, 360, 370, 380 et 390.

REF

100753

EAN Code

4062434000670

Quantité

EP 163 Platine d'extension avec entrée programmable et relais

Contenu de la livraison:

Platine d'extension
Boîtier de fixation pour motorisation de porte de garage
Câble de connexion MS-Bus 4 pôles, 250 mm

Caractéristiques:

1 contact de relais programmable sans potentiel
1 entrée programmable pour les éléments de commande avec câblage conventionnel (NO)
Sa taille compacte permet de le loger dans le coffret de la motorisation

EP 163

Données descriptives du produit

Type de connexion Enfichable

Sorties

1 contact de relais programmable sans potentiel (max. 48 V-AC/DC)

Entrées

1 entrée programmable pour les éléments de commande avec câblage conventionnel (NO)

Type de contact 2 NO

Interfaces MS-Bus (connecteur à 4 pôles)

Indice de protection IP00

Données électriques

Tension de service [V] 24 V-DC

Type de tension de service Courant continu

Charge de contact (max.)

48 V-AC/DC

Dimensions et poids

Dimensions (l x h x p) [mm] 30x50x20
