EP 161 Platine d'extension pour lampes de signalisation à LED 24 V-DC, max. 0,2 A

Main image Click to view image in fullscreen

Documents techniques

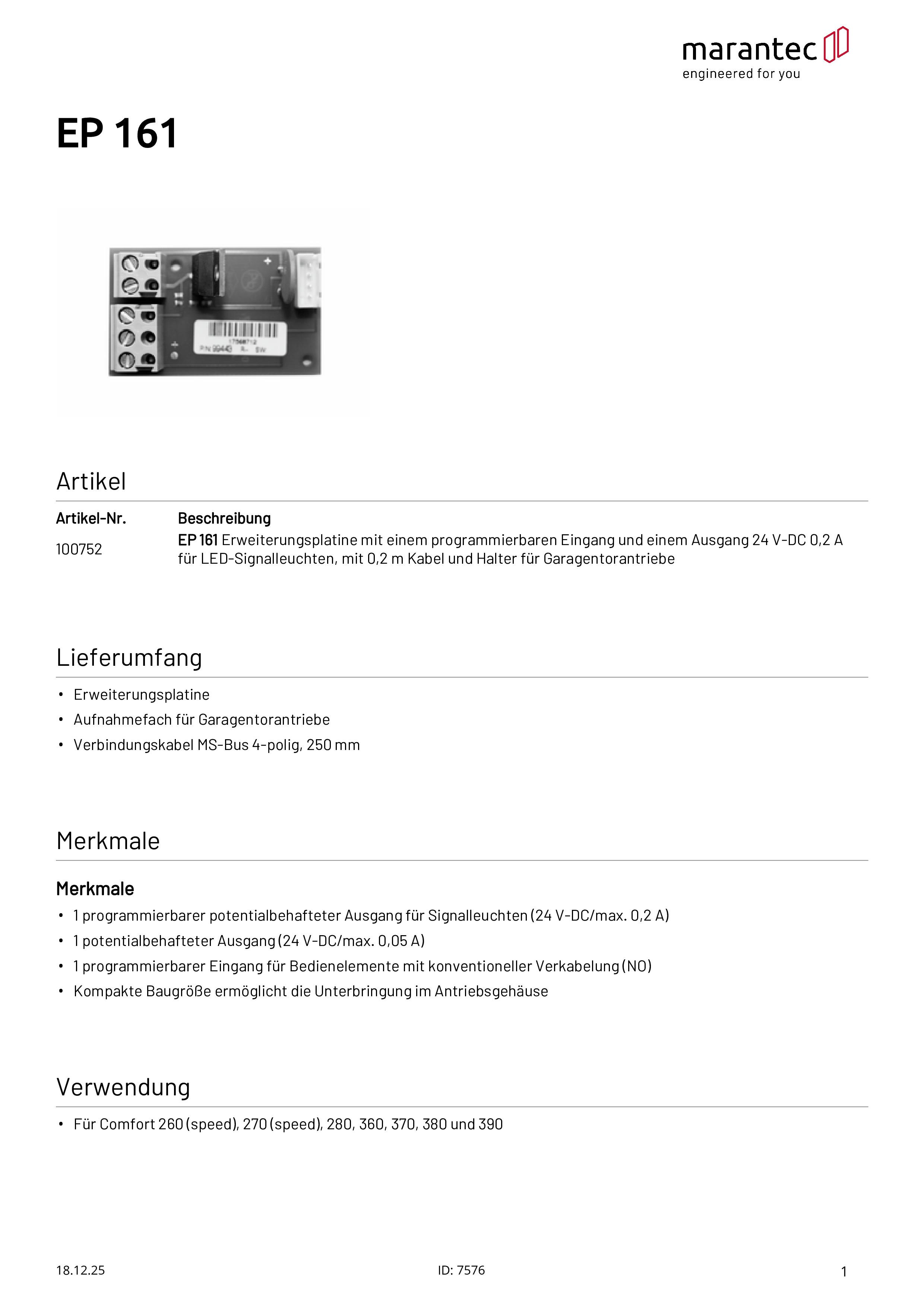

marantec-datenblatt-100752-ep-161-de
Filetype: PDF

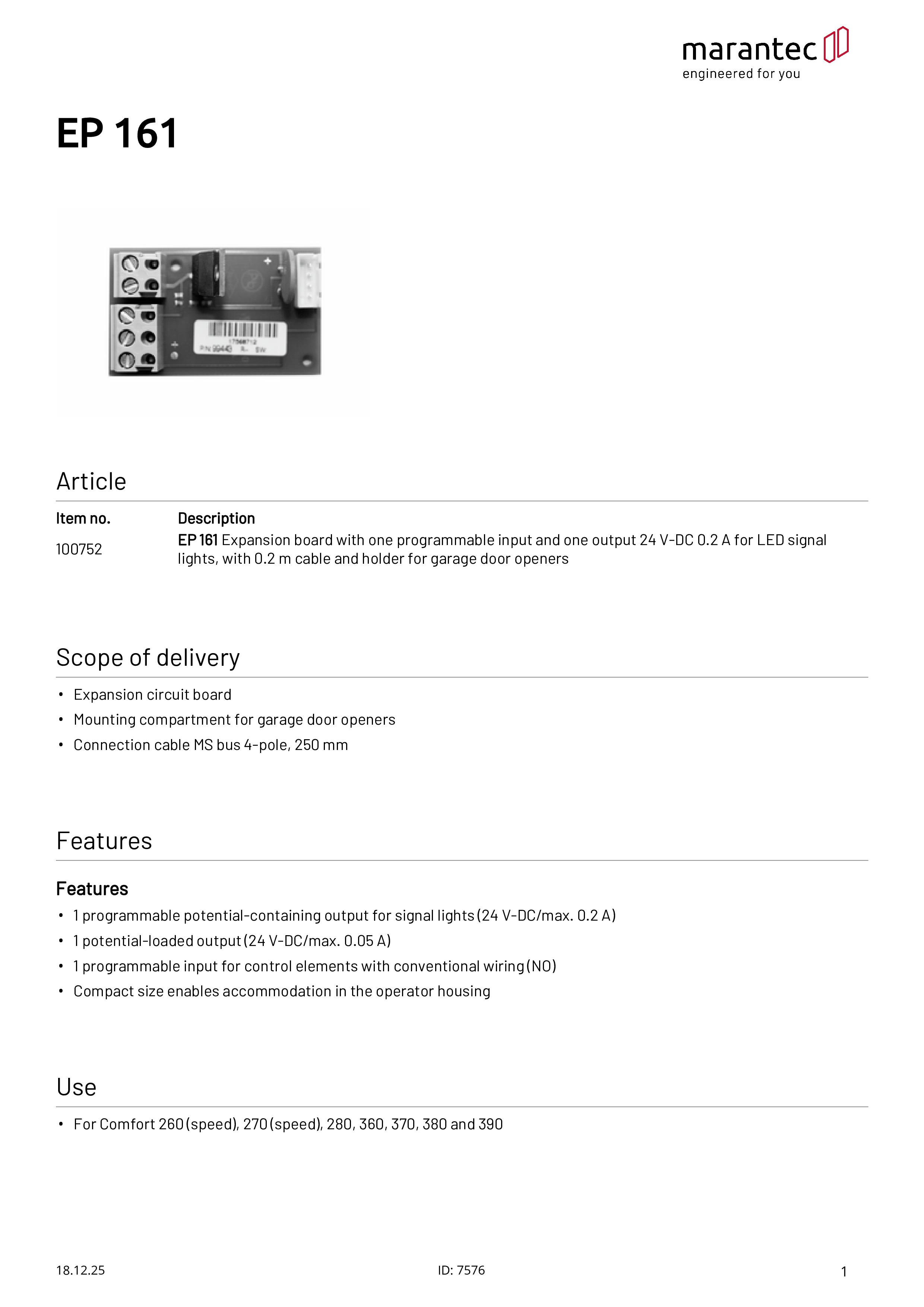

marantec-data-sheet-100752-ep-161-en
Filetype: PDF

marantec-fiche-technique-100752-ep-161-fr
Filetype: PDF

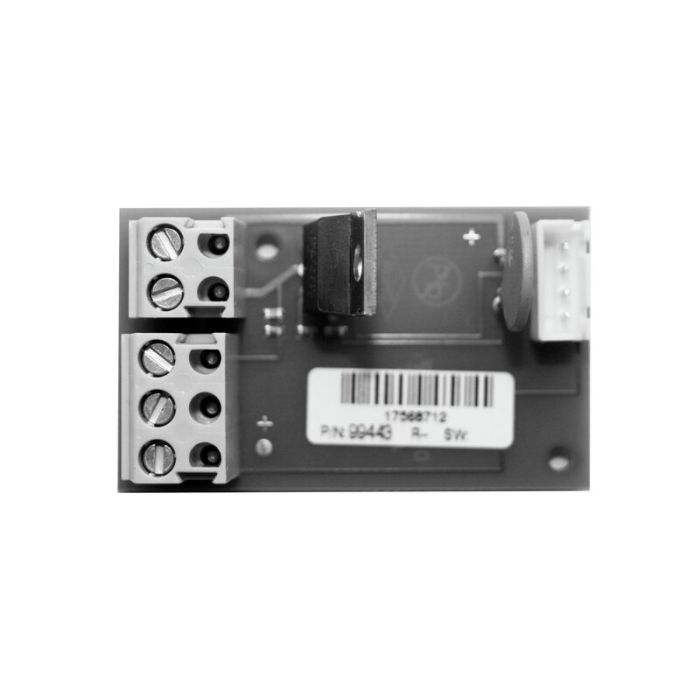

Platine d'extension avec une entrée programmable et une sortie 24 V-DC 0,2 A pour feux de signalisation à LED, avec câble de 0,2 m et support pour motorisation de porte de garage. Pour Comfort 260 (speed), 270 (speed), 280, 360, 370, 380 et 390.

REF

100752

EAN Code

4062434000663

Quantité

EP 161 Platine d'extension pour lampes de signalisation à LED 24 V-DC, max. 0,2 A

Contenu de la livraison:

Platine d'extension
Boîtier de fixation pour motorisation de porte de garage
Câble de connexion MS-Bus 4 pôles, 250 mm

Caractéristiques:

1 sortie programmable avec potentiel pour les feux clignotants (24 V-DC/max. 0,2 A)
1 sortie avec potentiel (24 V-DC/max. 0,05 A)
1 entrée programmable pour les éléments de commande avec câblage conventionnel (NO)
Sa taille compacte permet de le loger dans le coffret de la motorisation

EP 161

Données descriptives du produit

Type de connexion Enfichable

Sorties

1 sortie programmable avec potentiel pour feu clignotant (24 V-DC/max. 0,2 A)

1 sortie avec potentiel (24 V-DC/max. 0,05 A)

Entrées

1 entrée programmable pour les éléments de commande avec câblage conventionnel (NO)

Type de contact 1 NO

Interfaces MS-Bus (connecteur à 4 pôles)

Indice de protection IP00

Données électriques

Tension de service [V] 24 V-DC

Type de tension de service Courant continu

Dimensions et poids

Dimensions (l x h x p) [mm] 30x50x20
