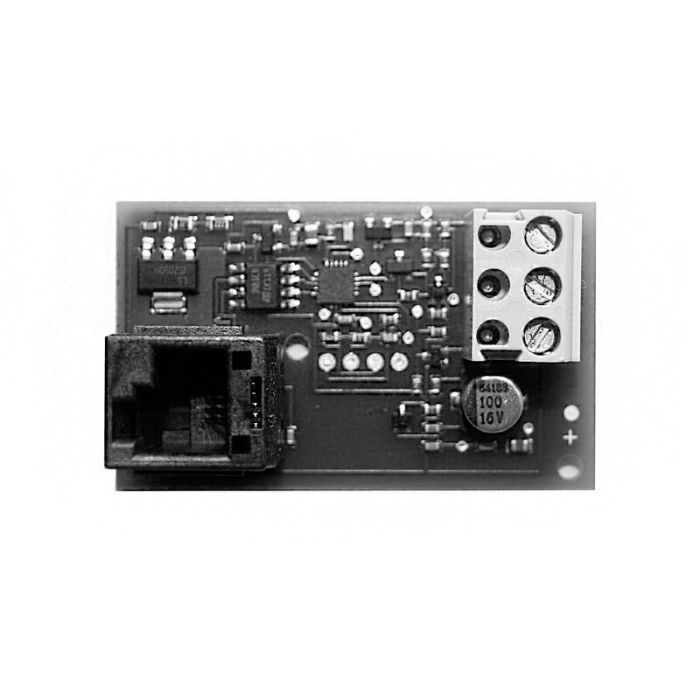

EP 143 Platine d'extension pour optosensor/barre palpeuse résistive

Main image Click to view image in fullscreen

Documents techniques

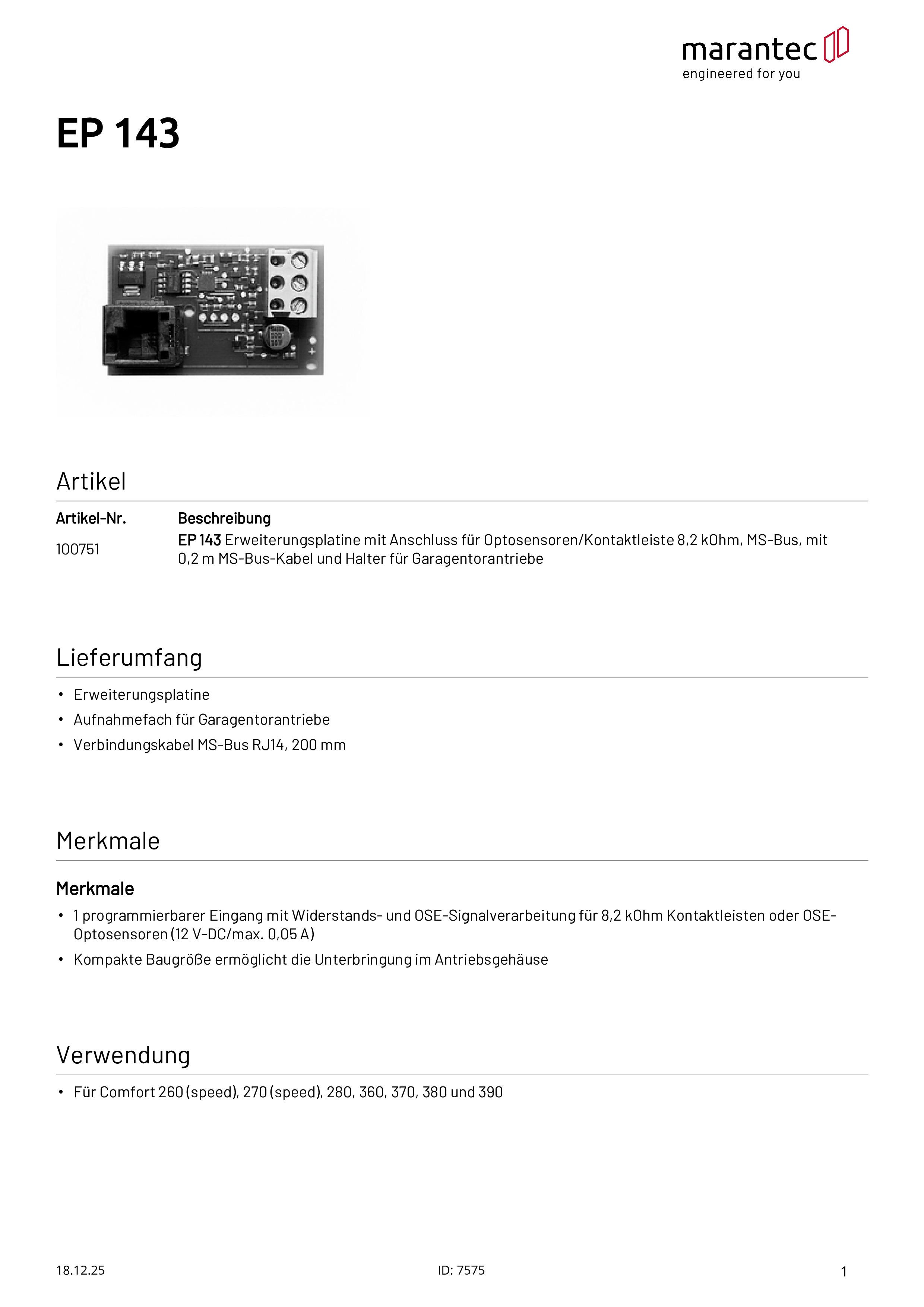

marantec-datenblatt-100751-ep-143-de
Filetype: PDF

marantec-data-sheet-100751-ep-143-en
Filetype: PDF

marantec-fiche-technique-100751-ep-143-fr
Filetype: PDF

Platine d'extension avec raccordement pour optosensors/barre palpeuse 8,2 kOhm, MS-Bus, avec câble MS-Bus de 0,2 m et support pour motorisation de porte de garage. Pour Comfort 260 (speed), 270 (speed), 280, 360, 370, 380 et 390.

REF

100751

EAN Code

4062434000656

Quantité

EP 143 Platine d'extension pour optosensor/barre palpeuse résistive

Contenu de la livraison:

Platine d'extension
Boîtier de fixation pour motorisation de porte de garage
Câble de connexion MS-Bus RJ14, 200 mm

Caractéristiques:

1 entrée programmable avec traitement de la résistance et du signal OSE pour des barres palpeuses de 8,2 kOhm ou des optosensors OSE (12 V-DC/max. 0,05 A)
Sa taille compacte permet de le loger dans le coffret de la motorisation

EP 143

Données descriptives du produit

Type de connexion Enfichable

Entrées

1 entrée programmable avec traitement du signal résistif et du signal OSE pour barres palpeuses résistives de 8,2 kOhm ou des optosensors OSE (12 V-DC/max. 0,05 A)

Interfaces MS-Bus (connecteur RJ14) OSE

Indice de protection IP00

Données électriques

Tension de service [V] 24 V-DC

Type de tension de service Courant continu

Dimensions et poids

Dimensions (l x h x p) [mm] 30x50x20
