EM 182 Module d'extension pour cellule photoélectrique bi-filaire et Opto 300 dans le sens FERMÉ

Main image Click to view image in fullscreen

Documents techniques

marantec-datenblatt-96659-em-182-de
Filetype: PDF

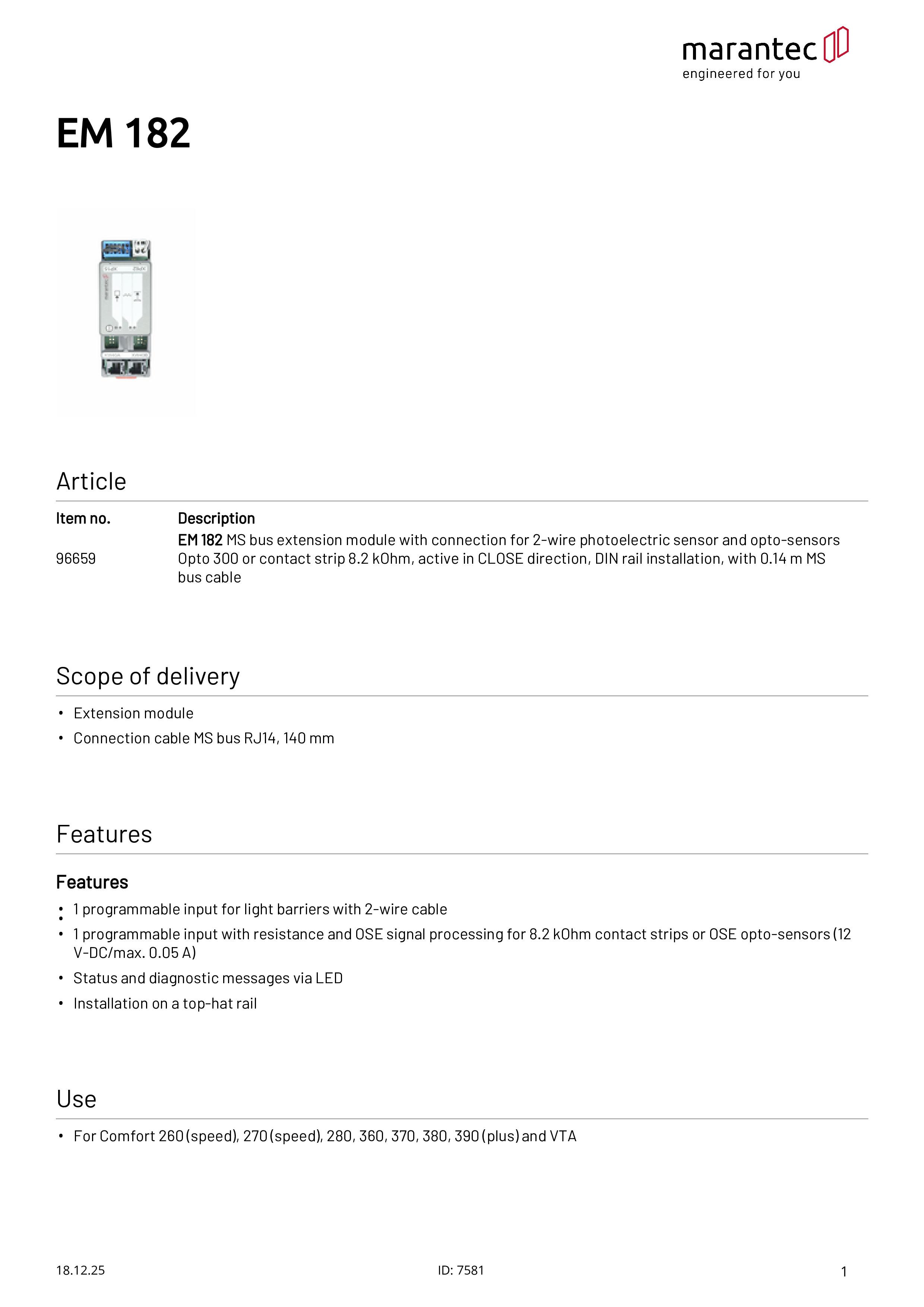

marantec-data-sheet-96659-em-182-en
Filetype: PDF

marantec-fiche-technique-96659-em-182-fr
Filetype: PDF

Module d'extension MS-bus avec raccordement pour cellules photoélectrique bi-filaires et optosensors Opto 300 ou barre palpeuse 8,2 kOhms, actif dans le sens FERMETURE, montage sur rail DIN, avec câble de MS-Bus de 0,14 m. Pour Comfort 260 (speed), 270 (speed), 280, 360, 370, 380, 390 (plus) et VTA.

REF

96659

EAN Code

4062434012604

Quantité

EM 182 Module d'extension pour cellule photoélectrique bi-filaire et Opto 300 dans le sens FERMÉ

Contenu de la livraison:

Module d'extension
Câble de connexion MS-Bus RJ14, 140 mm

Caractéristiques:

1 entrée programmable pour les cellules photoélectriques bi-filaires
1 entrée programmable avec traitement de la résistance et du signal OSE pour des barres palpeuses de 8,2 kOhm ou des optosensors OSE (12 V-DC/max. 0,05 A)
Messages d'état et de diagnostic par LED
Montage sur un rail DIN

EM 182

Données descriptives du produit

Type de connexion Enfichable

Entrées

1 entrée programmable pour cellules photoélectriques bi-filaire

1 entrée programmable pour signal résistif ou OSE pour barres palpeuses de 8,2 kohms ou optosensors OSE (12/24 V DC/max. 0,6 W)

Interfaces MS-Bus (connecteur RJ14) Bi-filaire OSE

Indice de protection IP00

Domaine d’application

Température (min./max.) [°C] -20/60

Données électriques

Tension de service [V] 24 V-DC

Type de tension de service Courant continu

Dimensions et poids

Largeur 2,5

Dimensions (l x h x p) [mm] 45x126x48
