EM 172 Module d'extension avec 4 entrées/sorties, gestion du trafic

Main image Click to view image in fullscreen

Documents techniques

marantec-datenblatt-106309-em-172-de
Filetype: PDF

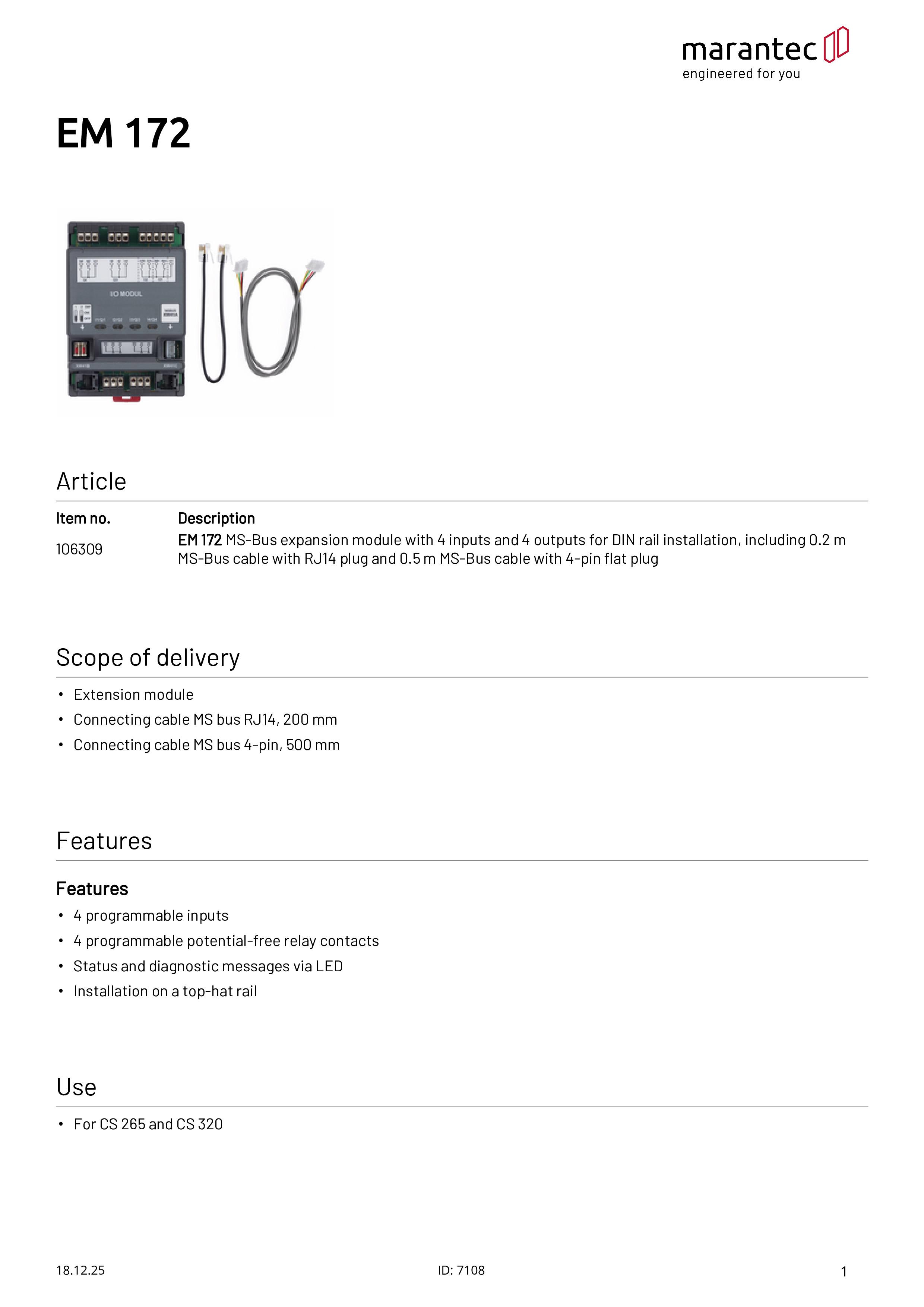

marantec-data-sheet-106309-em-172-en
Filetype: PDF

marantec-fiche-technique-106309-em-172-fr
Filetype: PDF

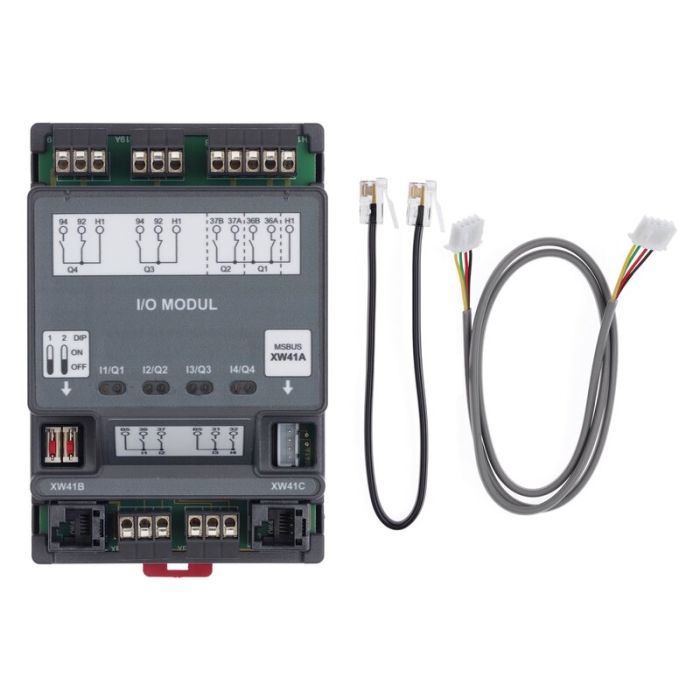

Module d'extension MS-Bus avec 4 entrées et 4 sorties pour montage sur rail DIN, y compris câble MS-Bus de 0,2 m avec connecteur RJ14 et câble MS-Bus de 0,5 m avec fiche pour câble plat à 4 brins. Pour CS 265 et CS 320.

REF

106309

EAN Code

4062434015407

Quantité

EM 172 Module d'extension avec 4 entrées/sorties, gestion du trafic

Contenu de la livraison:

Module d'extension
Câble de connexion MS-Bus RJ14, 200 mm
Câble de connexion MS-Bus 4 pôles, 500 mm

Caractéristiques:

4 entrées programmables
4 contacts de relais programmables sans potentiel
Messages d'état et de diagnostic par LED
Montage sur un rail DIN

EM 172

Données descriptives du produit

Type de connexion Enfichable

Sorties

4 contacts de relais programmables sans potentiel (CO)

Entrées

4 entrées programmables sans potentiel pour bouton-poussoir (NO)

Type de contact 4 CO

Interfaces MS-Bus (connecteur RJ14) MS-Bus (connecteur à 4 pôles)

Indice de protection IP00

Domaine d’application

Température (min./max.) [°C] -20/60

Données électriques

Tension de service [V] 24 V-DC

Type de tension de service Courant continu

Charge de contact (max.)

230 V/6 A

Dimensions et poids

Largeur 5

Dimensions (l x h x p) [mm] 84x126x48
