EM 131 Module d'extension avec 4 entrées/sorties, gestion du trafic

Main image Click to view image in fullscreen

Documents techniques

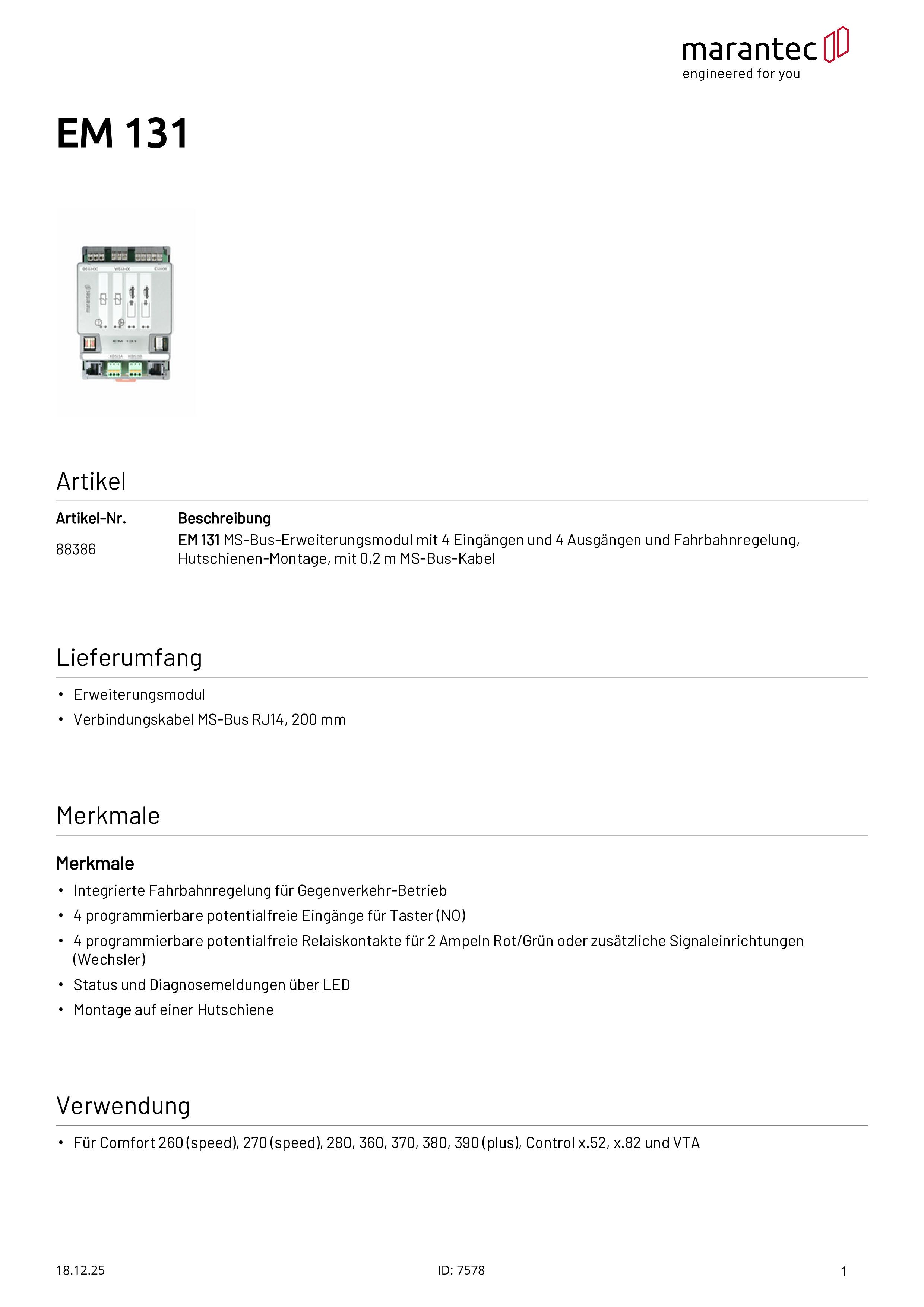

marantec-datenblatt-88386-em-131-de
Filetype: PDF

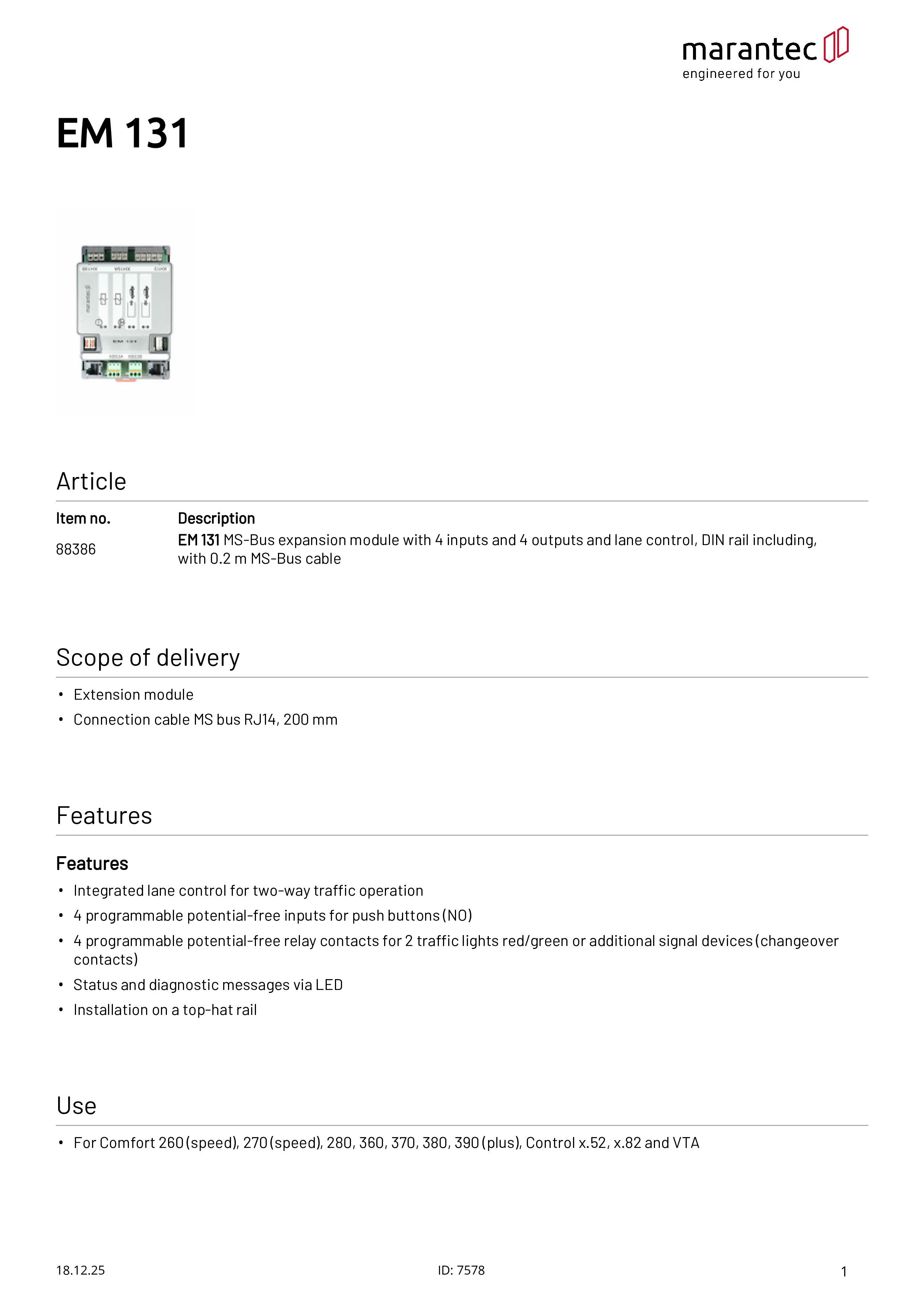

marantec-data-sheet-88386-em-131-en
Filetype: PDF

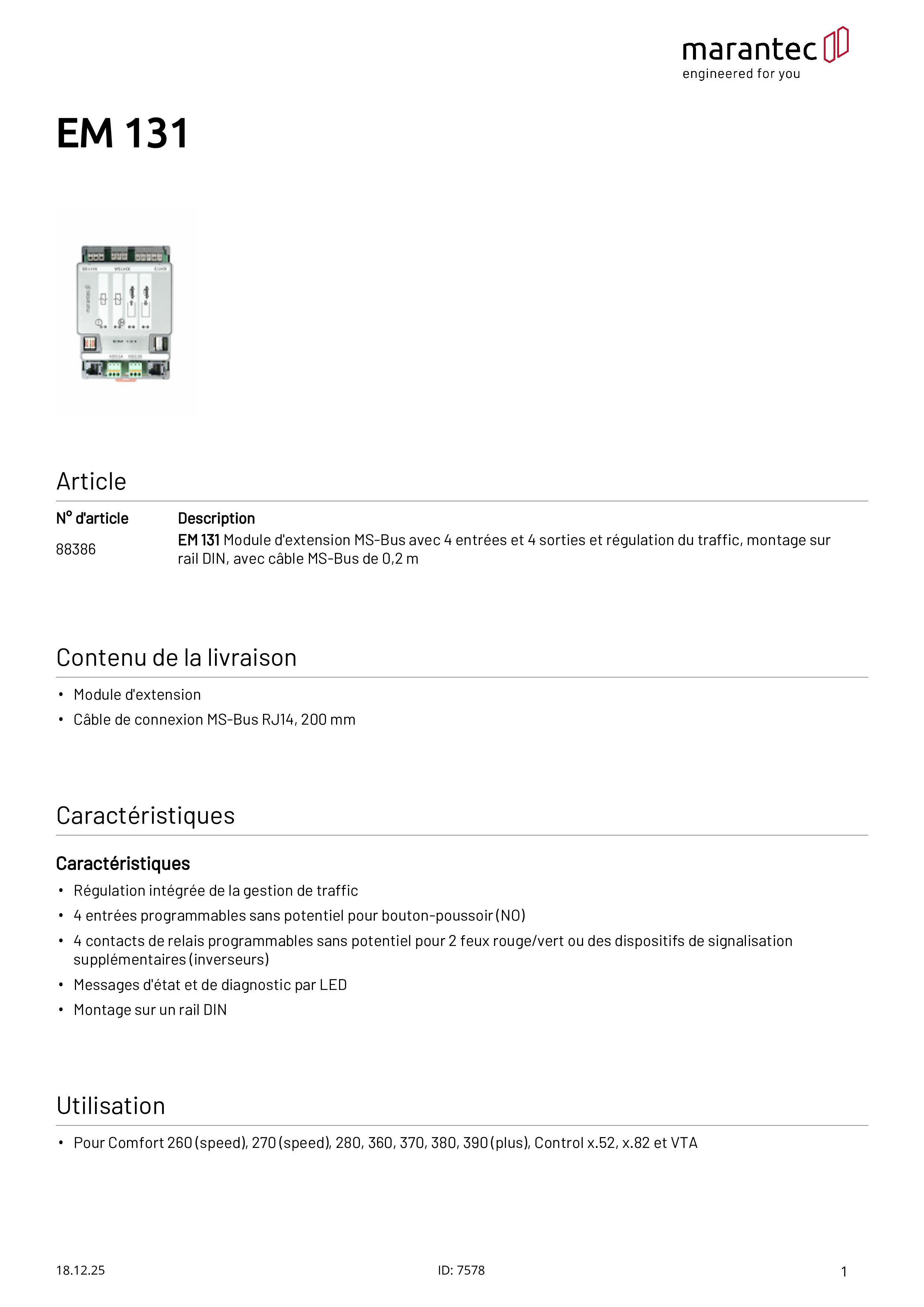

marantec-fiche-technique-88386-em-131-fr
Filetype: PDF

Module d'extension MS-Bus avec 4 entrées et 4 sorties et régulation du traffic, montage sur rail DIN, avec câble MS-Bus de 0,2 m. Pour Comfort 260 (speed), 270 (speed), 280, 360, 370, 380, 390 (plus), Control x.52, x.82 et VTA.

REF

88386

EAN Code

4062434007143

Quantité

EM 131 Module d'extension avec 4 entrées/sorties, gestion du trafic

Contenu de la livraison:

Module d'extension
Câble de connexion MS-Bus RJ14, 200 mm

Caractéristiques:

Régulation intégrée de la gestion de traffic
4 entrées programmables sans potentiel pour bouton-poussoir (NO)
4 contacts de relais programmables sans potentiel pour 2 feux rouge/vert ou des dispositifs de signalisation supplémentaires (inverseurs)
Messages d'état et de diagnostic par LED
Montage sur un rail DIN

EM 131

Données descriptives du produit

Type de connexion Enfichable

Sorties

2 contacts de relais programmables sans potentiel pour 2 feux rouges/verts (CO)

2 contacts de relais sans potentiel programmables pour des dispositifs de signalisation supplémentaires (CO)

Entrées

4 entrées programmables sans potentiel pour bouton-poussoir (NO)

Type de contact 4 CO

Interfaces MS-Bus (connecteur RJ14)

Indice de protection IP00

Domaine d’application

Température (min./max.) [°C] -20/60

Données électriques

Tension de service [V] 24 V-DC

Type de tension de service Courant continu

Charge de contact (max.)

230 V/6 A

Dimensions et poids

Largeur 5

Dimensions (l x h x p) [mm] 84x126x48
