Contenu de la livraison:

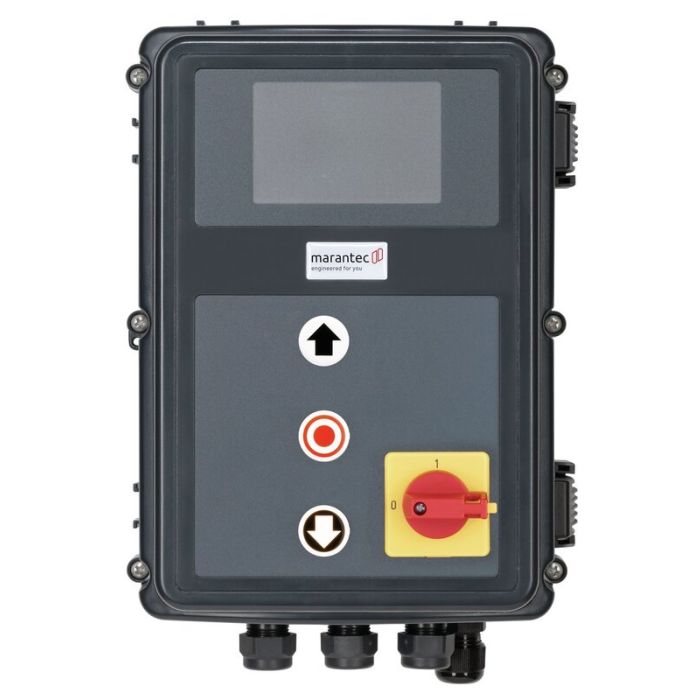

• Commande CS 320 400 V/3~ avec écran LCD dans le boîtier standard CS, bouton-poussoir triple et interrupteur principal dans le couvercle, sans câble de raccordement ni fiche

Fonctions:

• 4 sorties de relais programmables avec 44 fonctions
• 2 entrées programmables avec 27 fonctions
• Changement du sens de rotation par bouton sur la platine/écran
• Position intermédiaire programmable (uniquement avec encodeur (AWG))
• Limitation de force réglable dans le sens OUVERTURE (uniquement avec AWG)
• Surveillance et reconnaissance du sens de rotation (uniquement avec AWG)
• Compteur de cycle intégré
• Alarme de maintenance programmable (protégée par code PIN)
• Mémoire d'erreurs intégrée (lecture de tous les messages d'erreur avec indication de la fréquence et du cycle du dernier défaut) uniquement avec l'écran LCD

Réglage des fins de course:

• Par des interrupteurs de fin de course mécaniques (MEC) et/ou par des codeurs absolus (AWG)
• Réglage par bouton sur la platine ou écran LCD enfichable

Utilisation:

• Bouton-poussoir sur la platine et LED pour signaler l'état (standard)
• Écran LCD enfichable avec affichage en texte clair
• navigation à 3 touches/messages d'état et de diagnostic

Structure et connexion:

• Transformateur commutable de 230 V/1~/3~ à 400 V/3~
• Basse tension résistante aux courts-circuits
• Clavier de couvercle éclairé (éclairage nocturne)
• Capot de protection pour circuit imprimé
• Supports muraux prémontés réglables
• Connexion pour les éléments du circuit de sécurité
• Branchement pour une barre palpeuse (opto, 8,2 kOhm, pneumatique ou protect opto) dans le sens Fermeture
• Branchement pour une barre palpeuse (8,2 kOhm et opto) dans le sens OUVERTURE
• Raccordement pour 2 cellules photoélectriques (bi-filaire, relais, NPN, PNP) avec/sans test
• Branchement pour sécurité portillon et de mou de câble PL c cat. 2 (8,2 kohms) avec test selon EN 12453:2017
• Connexion pour 2 systèmes de barrières immatérielles avec/sans test
• Branchement pour radar de présence
• Interface pour le raccordement d'un variateur de fréquence
• Interface pour le raccordement de modules d'extension
• Emplacements pour le module radio et l'horloge hebdomadaire
• Emplacement pour système de transmission radio à 2 canaux pour la transmission sans fil des signaux de la barre palpeuse et/ou du circuit de sécurité
• Commande du frein magnétique par sortie de relais
• Pour les motorisations avec frein à commande externe, un module de surveillance du frein est également intégré (BWM1)
• Alimentation pour appareils externes (24 V-DC/500 mA et 230 V-AC/1 A)

En option:

• Écran LCD avec affichage en texte clair
• Module d'extension MS-Bus gestion du trafic
• Module d'extension MS-Bus Sécurité anti-relevage
• Sectionneur principal intégré
• Films de protection personnalisés
• Commande dans l'armoire
• Possibilité de coupler un deuxième CS 320 en fonction DUO via MS-BUS
