Comfort ST5024E Motorisation pour portail battant jusqu'à 5,0 m avec encodeur

Documents techniques

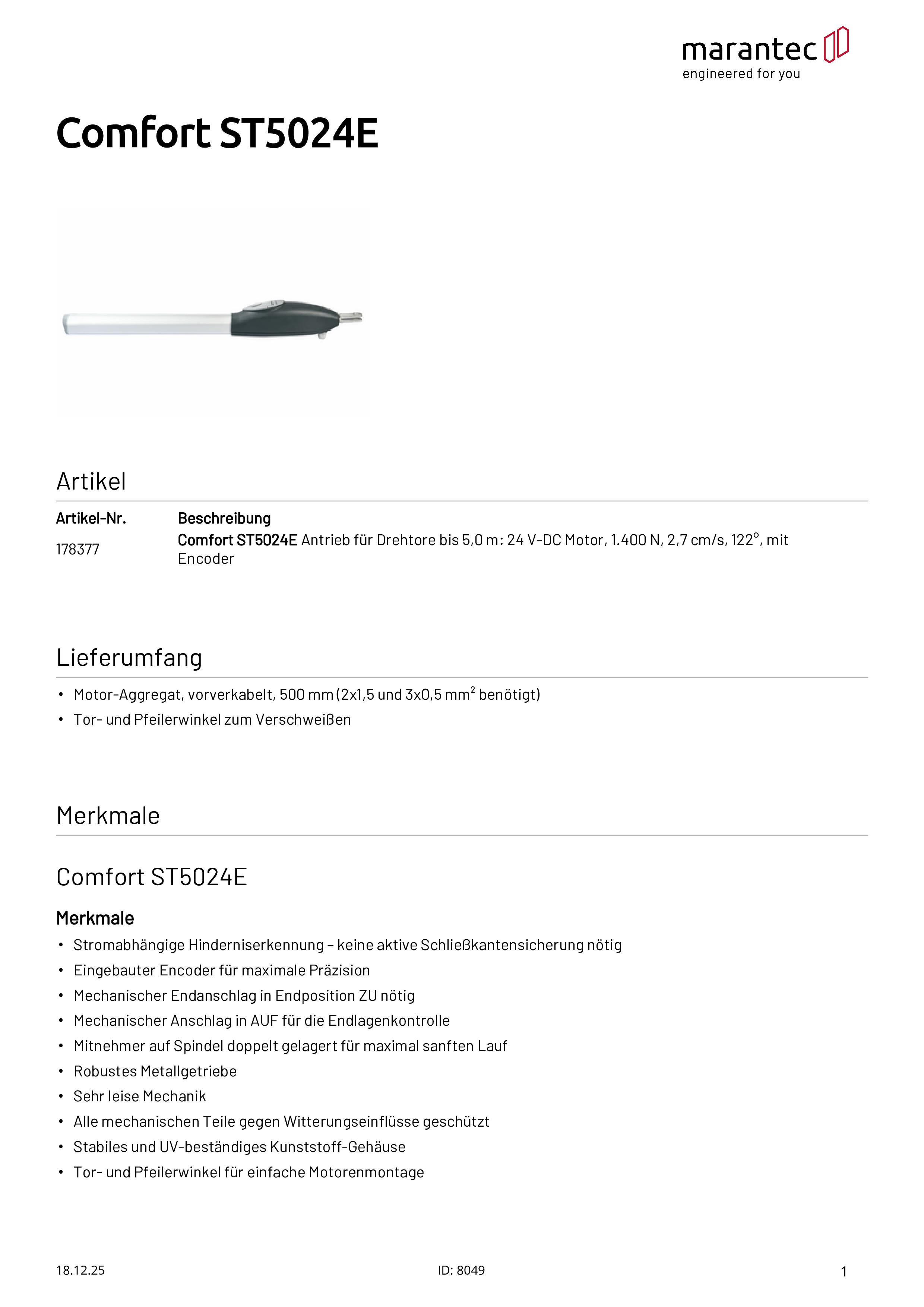

marantec-datenblatt-178377-comfort-st5024e-de
Filetype: PDF

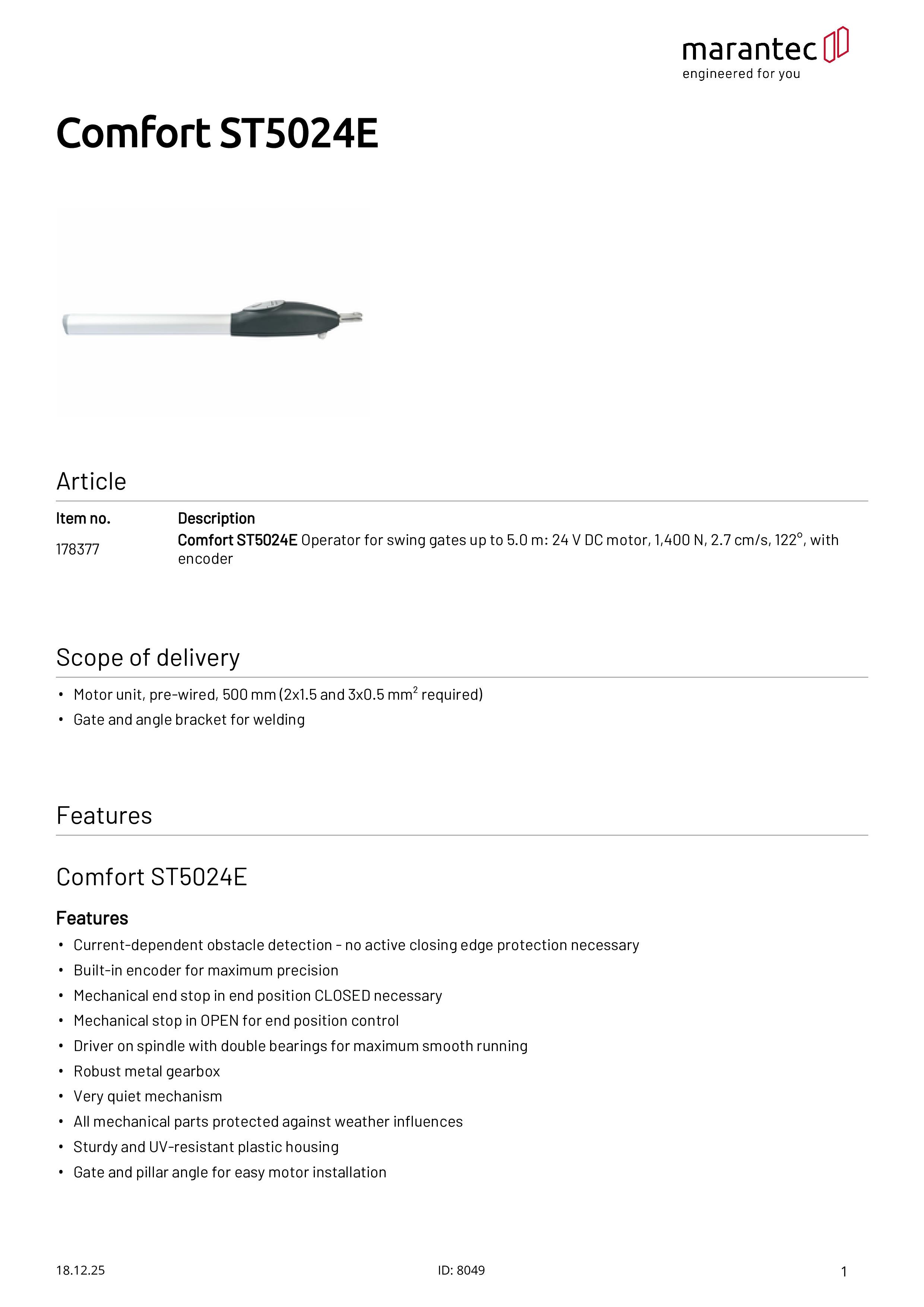

marantec-data-sheet-178377-comfort-st5024e-en
Filetype: PDF

marantec-fiche-technique-178377-comfort-st5024e-fr
Filetype: PDF

Name: Comfort ST5024E Motorisation pour portail battant jusqu'à 5,0 m avec encodeur
SKU: 178377
Availability: InStock

Motorisation pour portail battant jusqu'à 5,0 m : moteur 24 V-DC, 1.400 N, 2,7 cm/s, 122°, avec encodeur.

REF

178377

EAN Code

4062434005941

Les prix sont visibles uniquement après se connecter.

Comfort ST5024E Motorisation pour portail battant jusqu'à 5,0 m avec encodeur

Contenu de la livraison:

Motorisation, précâblé, 500 mm (2x1,5 et 3x0,5 mm² nécessaires)

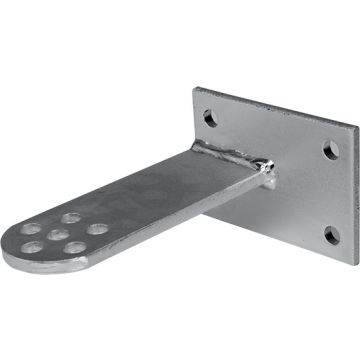

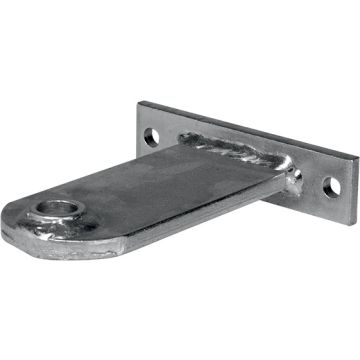

Equerre de porte et de pilier à souder

Motorisation – Caractéristiques:

Détection des obstacles en fonction du courant - ne nécessite pas de barre palpeuse
Encodeur intégré pour une précision maximale
Butée mécanique nécessaire en position finale FERMEE
Butée mécanique en OUVERTURE pour le contrôle de fin de course
Entraîneur sur broche à double palier pour un fonctionnement en douceur
Engrenage métallique robuste
Mécanisme très silencieux
Toutes les pièces mécaniques protégées contre les intempéries
Boîtier en plastique solide et résistant aux UV
Equerre de porte et de pilier pour un montage facile des moteurs
Déverrouillage verrouillable

Comfort ST5024E

Données descriptives du produit

Type de connexion Conventionnel

Niveau de pression acoustique constant (max.) [dB(A) 70

Codeur Oui

Indice de protection IP44

Domaine d’application

Largeur du vantail de porte (max.) [m] 5

Poids du vantail de porte (max.) [kg] 600

Hauteur du vantail de porte (max.) [m] 2

Pente (max.) [%] 0

Température (min./max.) [°C] -20/55

Données de performance

Mode de fonctionnement (durée de fonctionnement) S2 - 8 min

Vitesse de déplacement (max.) [cm/s] 2,7

Angle d'ouverture (max.) [°] 122

Force de traction et de compression (max.) [N] 1.400

Puissance du moteur [kW] 0,12

Données électriques

Tension de service [V] 24 V-DC

Type de tension de service Courant continu

Tension du moteur [V] 24 V-DC

Courant nominal [A] 5

Dimensions et poids

Poids [kg] 9,5

Course de déplacement (max.) [mm] 490

Dimensions (l x h x p) [mm] 108x110x995

Dimensions (LxHxPmin/Tmax) [mm] 108x110x995/995

* Les valeurs indiquées ont été déterminées pour une répartition uniforme des cycles.Un cycle se compose de deux déplacements (ouverture et fermeture) et a une déviation de 10 tours de l'arbre de sortie par direction. Pour une température ambiante comprise entre 40°C et 60°C, il faut tenir compte d'une réduction de 50 % des cycles maximaux par heure.

** Pour les portes et les portes roulantes à mouvement vertical, une réduction supplémentaire de 20 % de la force de traction indiquée peut être nécessaire. Les raisons possibles sont par exemple des joints supplémentaires, des profils à double paroi ou un rapport d'enroulement défavorable dans lequel la hauteur de la porte dépasse la largeur de la porte. En outre, il convient de noter que le couple le plus élevé n'apparaît qu'après un ou deux tours en cas d'utilisation de profils épais ou hauts.

*** Des rapports de fin de course alternatifs sont disponibles sur demande.
