Comfort 260 Moteurs de portes de garage 868 MHz Multi-Bit

Name: Comfort 260 Moteurs de portes de garage 868 MHz Multi-Bit
SKU: 195995
Availability: InStock

Kit pour portes de garage jusqu'à 90 kg : moteur 24 V-DC, 550 N, 16 cm/s.

REF

195995

EAN Code

4062434022740

183471

Les prix sont visibles uniquement après se connecter.

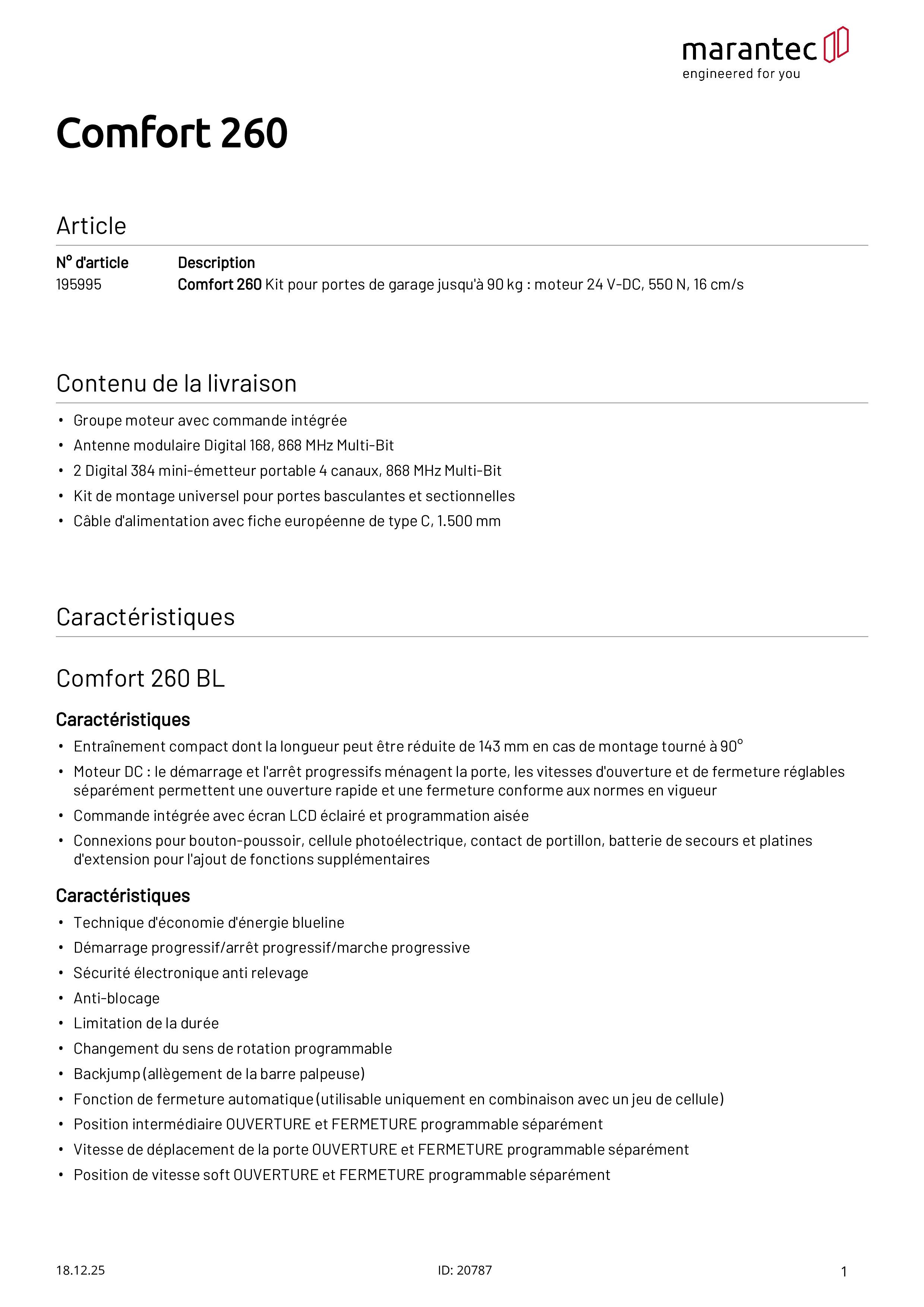

Comfort 260 Moteurs de portes de garage 868 MHz Multi-Bit

Contenu de la livraison:

Groupe moteur avec commande intégrée
Antenne modulaire Digital 168, 868 MHz Multi-Bit
2 Digital 384 mini-émetteur portable 4 canaux, 868 MHz Multi-Bit
Kit de montage universel pour portes basculantes et sectionnelles
Câble d'alimentation avec fiche européenne de type C, 1.500 mm

Motorisation – Caractéristiques:

Entraînement compact dont la longueur peut être réduite de 143 mm en cas de montage tourné à 90°
Moteur DC : le démarrage et l'arrêt progressifs ménagent la porte, les vitesses d'ouverture et de fermeture réglables séparément permettent une ouverture rapide et une fermeture conforme aux normes en vigueur
Commande intégrée avec écran LCD éclairé et programmation aisée
Connexions pour bouton-poussoir, cellule photoélectrique, contact de portillon, batterie de secours et platines d'extension pour l'ajout de fonctions supplémentaires

Platine de commande – Fonctions:

Technique d'économie d'énergie blueline
Démarrage progressif/arrêt progressif/marche progressive
Sécurité électronique anti relevage
Anti-blocage
Limitation de la durée
Changement du sens de rotation programmable
Backjump (allègement de la barre palpeuse)
Fonction de fermeture automatique (utilisable uniquement en combinaison avec un jeu de cellule)
Position intermédiaire OUVERTURE et FERMETURE programmable séparément
Vitesse de déplacement de la porte OUVERTURE et FERMETURE programmable séparément
Position de vitesse soft OUVERTURE et FERMETURE programmable séparément
Vitesse Soft OUVERTURE et FERMETURE programmable séparément
Fonction d'huisserie (suppression des cellules photoélectriques installées dans l'huisserie)
Entrée et sortie impulsions programmables
Compteur de cycles
Intervalle de maintenance programmable
Signalisation des erreurs avec mémoire des erreurs
Fonction de réinitialisation à plusieurs niveaux (commande, sécurité, radio, etc.)

Platine de commande – Réglage des fins de course:

Arrêt électronique en fin de course

Platine de commande – Utilisation:

Programmation EOS Marantec
Programmation et message d'état via l'écran LCD
Programmation et diagnostic possibles via un programmateur externe en option
Programmation et diagnostic possibles via maveo pro par application smartphone

Platine de commande – Structure et connexion:

Raccordement pour bouton-poussoir, cellule photoélectrique et éléments de coupure
Récepteur radio enfichable
Connexion (MS-Bus) pour les platines d'extension (platines intégrables)
Connexion (MS-Bus) pour le programmateur manuel et les modules d'extension
Connexion pour la batterie
Sortie 24 V-DC, max. 50 mA

Comfort 260 BL

Données descriptives du produit

Type de connexion Enfichable

Niveau de pression acoustique constant (max.) [dB(A) 70

Ampoule Module à 8 LED

Indice de protection IP20

Classe de protection II

Protection contre les surcharges Arrêt par consommation de courant

Domaine d’application

Largeur portes sectionnelles à double paroi (max.) [m] 3

Largeur portes sectionnelles à simple paroi (max.) [m] 5

Largeur portes basculantes et portes canopy (max.) [m] 3,5

Largeur Portes basculantes (max.) [m] 3,5

Hauteur portes basculantes et canopy (max.) [m] 2,25

Poids de la porte (max.) [kg] 90

Température (min./max.) [°C] -20/60

Données de performance

Vitesse de déplacement (max.) [cm/s] 16

Force de traction et de compression (max.) [N] 550

Cycles par heure (max.)* 2

Cycles par jour (max.) 16

Données électriques

Tension de service [V] 230 V/1~

Type de tension de service Courant alternatif

Puissance consommée [VA/W/kW] 0,25 kW

Puissance absorbée en veille [VA/W/kW] 0,1 W

Tension du moteur [V] 24 V-DC

Fréquence nominale [Hz] 50/60

Courant nominal [A] 1,1

Tension de commande [V] 24 V-DC

Temps nécessaire pour atteindre l'état de disponibilité [min] 1–5

Dimensions et poids

Poids [kg] 3,3

Dimensions (l x h x p) [mm] 190x125x360

* Les valeurs indiquées ont été déterminées pour une répartition uniforme des cycles.Un cycle se compose de deux déplacements (ouverture et fermeture) et a une déviation de 10 tours de l'arbre de sortie par direction. Pour une température ambiante comprise entre 40°C et 60°C, il faut tenir compte d'une réduction de 50 % des cycles maximaux par heure.

** Pour les portes et les portes roulantes à mouvement vertical, une réduction supplémentaire de 20 % de la force de traction indiquée peut être nécessaire. Les raisons possibles sont par exemple des joints supplémentaires, des profils à double paroi ou un rapport d'enroulement défavorable dans lequel la hauteur de la porte dépasse la largeur de la porte. En outre, il convient de noter que le couple le plus élevé n'apparaît qu'après un ou deux tours en cas d'utilisation de profils épais ou hauts.

*** Des rapports de fin de course alternatifs sont disponibles sur demande.
