Boîte de connexion de tablier pour OSE/8,2 kOhm (conventionnel/enfichable)

Main image Click to view image in fullscreen

Documents techniques

marantec-datenblatt-166667-torblatt-verbindungsdose-de
Filetype: PDF

marantec-data-sheet-166667-door-leaf-junction-box-en
Filetype: PDF

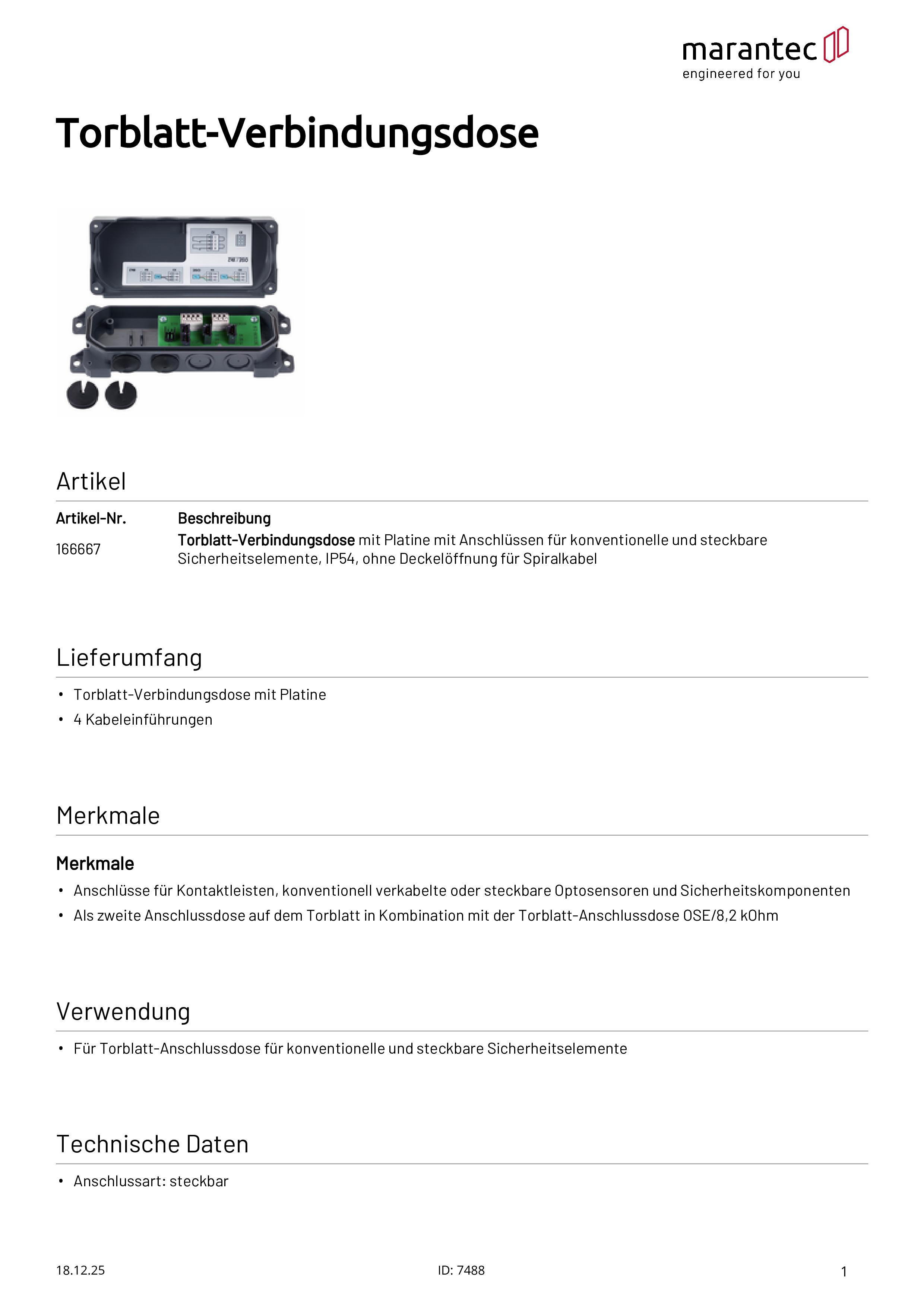

marantec-fiche-technique-166667-boîte-de-connexion-de-tablier-fr
Filetype: PDF

avec platine avec raccordements pour éléments de sécurité conventionnels et enfichables, IP54, sans ouverture de couvercle pour câble spiralé. Pour boîte de jonction pour éléments de sécurité conventionnels et enfichables.

REF

166667

EAN Code

4062434015940

Quantité

Boîte de connexion de tablier pour OSE/8,2 kOhm (conventionnel/enfichable)

Contenu de la livraison:

Boîte de connexion de tablier avec platine
4 entrées de câble

Caractéristiques:

Connexions pour les barres palpeuses, les optosensors câblés conventionnels ou enfichables et les composants de sécurité
Deuxième boîte de connexion sur le tablier, en combinaison avec la boîte de connexion de tablier OSE/8,2 kOhms

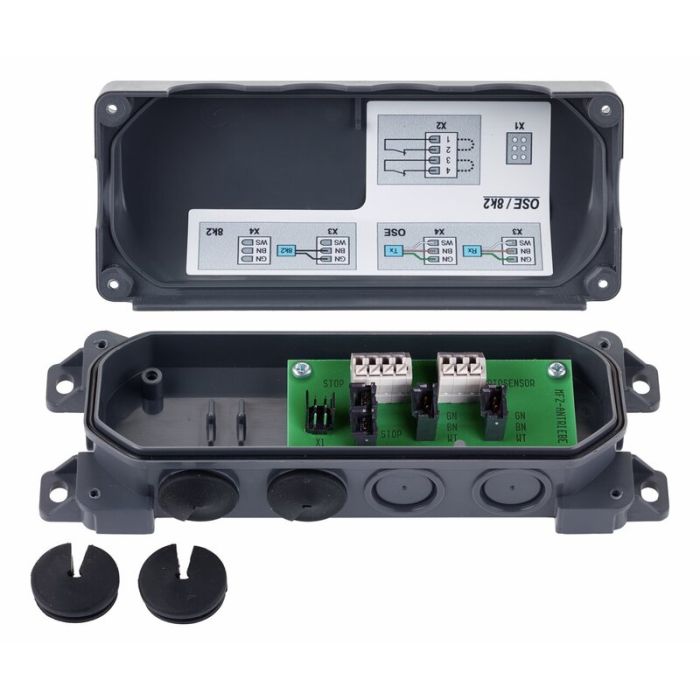

Boîte de connexion de tablier

Données descriptives du produit

Type de connexion Enfichable

Entrées

1 entrée pour barres palpeuses ou optosensor câblés de manière conventionnelle

2 entrées pour interrupteurs anti mou de câble ou sécurité portillon câblés de manière conventionnelle

2 entrées avec prise (Molex 3 pôles) pour optosensor avec connecteur (Molex 3 pôles)

2 entrées avec prise femelle (Molex 2 pôles) pour interrupteurs anti mou de câble avec fiche (Molex 2 pôles)

Indice de protection IP54

Domaine d’application

Température (min./max.) [°C] -20/60

Dimensions et poids

Poids [kg] 0,1

Dimensions (l x h x p) [mm] 165x60x40
